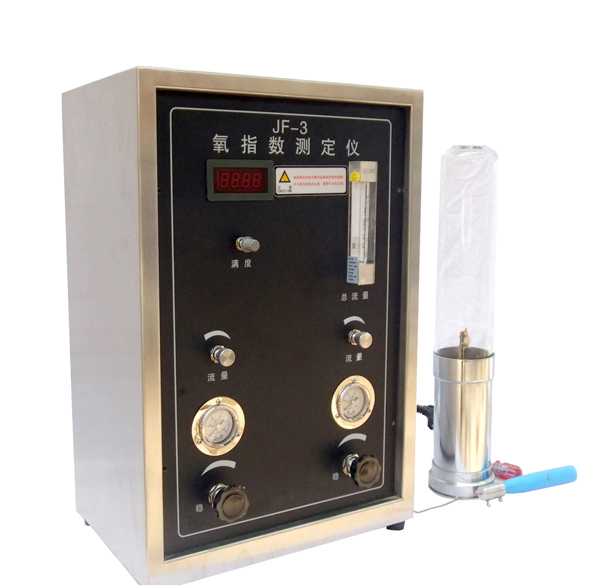

JF-3氧指数测定仪

一、JF-3氧指数测定仪适用范围：

JF-3氧指数测定仪适用于塑料、橡胶、纤维、泡沫塑料、软片和薄膜及纺织等材料的燃烧性能测定

二、JF-3氧指数测定仪主要技术参数：

1. 采用英国进口氧传感器，数字显示氧气浓度无需计算，精度更高更准确，范围0—100%

2. 数字分辨率：±0.1%

3. 传感器测量精度0.1级

4. 整机测量精度：0.4级 *

5. 流量调节范围：0-10L/min（60-600L/h）

6. 响应时间：＜5S

7. 燃烧筒：内径≥75㎜ 燃烧筒总高450mm

8. 燃烧筒内气体流速：40mm±10mm/s

9. 压力表精度2.5级，分辨率：0.01MPa

10. 流量计：1-15L/min（60-900L/H）可调，试验环境：环境温度：室温～40℃；， 相对湿度：≤70%；

11. 输入压力：0.2-0.3MPa

12. 工作压力：氮气0.1-0.15Mpa   氧气0.1-0.15Mpa氧气/氮气混合气体入口：包括稳压阀，流量调节阀，气体过滤器和混合室。

13. 试样夹可用于软质和硬质塑料、纺织品、防火门等

14. 丙烷（丁烷）点火系统，火焰长度5mm-60mm可自由调节

15. 气体：工业用氮气、氧气，纯度＞99%；（用户自备）。

16. 电源要求：AC220（+10% ）V、50HZ

17. 最大使用功率：50W

18. 点火器：有一根金属管制成、尾端有内径Φ2±1mm 的喷嘴，能插入燃烧筒内点燃试样，火焰长度： 16±4mm ， 大小可调

19. 自撑材料试样夹：能固定在燃烧筒轴心位置上、并能垂直夹住试样

20. 非自撑材料试样夹：能将试样的两个垂直边同时固定在框架上

三、JF-3氧指数测定仪机箱及部分结构：

1. 控制箱：采用数控机床加工成型，静电喷涂，美观、防锈防腐。控制部分与试验部分分开控制

2. 燃烧筒：耐高温优质石英玻璃管（内径￠75mm，长300mm）  出口内径：φ40mm

4. 混合器：采用玻璃珠填充形式，将氧气和氮气均匀混合。（珠φ4.5mm填充高度95mm，一袋）

5. 试样夹具：自撑式夹具，并能竖直地夹住试样；（可选配非自撑式式样架），两套式样夹满足不同试验要求；式样夹插接式，安放式样与式样夹更简易

7.标配备用玻璃筒，防止意外损毁，满足不间断试验需求； 长杆点火器尾端管孔直径￠2±1mm,点火器火焰长度（5-50）mm可任意调

五、JF-3氧指数测定仪设计标准：GB/T 2406.2-2009  GB/T 2406.1-2008

符合标准：ASTM D 2863, ISO 4589-2, NES 714  GB/T 5454 GB/T 10707   GB/T 8924-2005 GB/T 16581-1996 NB/SH/T 0815-2010 TB/T 2919-1998 IEC 61144-1992  ISO 15705-2002  ISO 4589-2-1996

六、JF-3氧指数测定仪装箱清单：

1. 主机                           1台

2. 燃烧筒                          1套

3. 点火器                          1个

4. 电源线                          1根

5. 备用玻璃管                    1根

6. 玻璃珠                         1袋（放入燃烧柱内）

7. 尼龙管Ф4                      1.2米（连接燃烧柱与主机）

8. 密封圈                         若干

9. 尖头试样夹                     1套

10. 金属网                         1个（放入燃烧柱内）

11. 塑料出气板                      1个

12. 橡皮管                         2根

13. M10×1内接头螺钉              1颗（接燃烧柱内）

14. M10×1接头螺母                1颗（接主机）

15. 说明书                         1份

16. 非自撑式试样夹                 1套（需选配）
