飞针测试机报价【深圳华普通用科技有限公司(简称华普通用)】机型采用轻便式设计,专门针对难以用治具方式进行电气测试的微小间距和超高密度小型电路板。

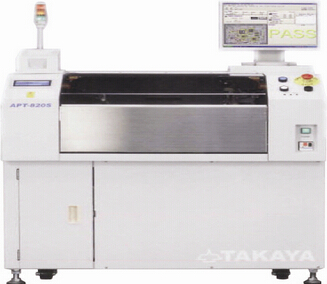

APT-820S是日本TAKAYA成功推出的产品，运用更先进之零組件及软体技术所开发之新一代机种。其主要特性在于测试速度较传统ICT快一倍以上。 此外，更具有可程式化开短路学习模式设定，满足各种不同待测物之测试特性。对于高针点的产品或大批量之制程，无疑是一台抵两台的选择，无论在设备本身或治具投资上均可因此而大大降低成本。
视窗版作业环境、人性化界面设计、操作简易
电脑自动学习并自动产生，开/短路、Pin Information及IC
保护二极体之测试程式
电脑自动隔离点选择功能，自动判断信号源及信号流入方向
可网路连线，并结合资料库管理及测试站监控程式
完整测试统计资料及报表产生，且自动储存，不因断电而遗失数据
系統具自我诊断功能及远端遙控功能
Board View功能可即時显示不良元件、针点之位置，方便
检修
操作界面可以压床式、真空式、Off-Line、In-Line等模式
大型主机设计，高密度SwitchingBoard，最高可达3584
测试点
可加装调整装置具动态调整裝調整功能
多重安全性设计，确实保障操作人員
率先引进TestJet Technology技术，检测SMT元件开路空
焊問題，效果最佳
应用IC Clamping Diode技术，可辅助检测 BGA 开路空焊问题
辅助学习模組可检测IC反向问题
漏电流量测方式可辅助检测電容容性达50-60%
选项功能强大，可针对同之测试需求，加裝如频率量测、
电压量测、电流量测
具备1MHZ信号源，可精确量测小电容小电感
具三点量测模式，可量测电晶体FET、SCR等元件，并可对
Photo-Coupler提供四点量测，确实检测上述元件 之反插
问题
具Pin Contact检查功能
|
项 目 |
详 细 参 数 |
|
|
测试点数 |
标准配备:256点,可以每片开关板64点或128点扩充至1792点 |
|
|
大型主机(8u):可以每片关开板256点扩充至3584点 |
||
|
测试步骤 |
最大步骤: 12288步骤,可依需求扩充 |
|
|
测试时间 |
开路/短路测试:每1000点约1Sec(Typical DUT) |
|
|
元件测试:每一元件约0.6mSec至30mSec(Typical DUT) |
||
|
测试范围 |
电阻:0.1Ω至40MΩ 电晶体/二极体: 0.1V至9.99V |
|
|
电容:1.0PF至100mF Zener Diode: 标准,0.1V至9.99V,选配HV,0.1V至48V |
||
|
电感:1.0UH至60H |
||
|
隔离点电路 |
隔离点自动选择,每测试步骤5点 |
|
|
测试值上下限设定范围 |
上限:+1%至999% 下限:-1%至-99% |
|
|
可测电路板尺寸 |
标准配备: 420mm(宽)×300mm(深)×100mm(高) |
|
|
选购配备: 500mm(宽)×350mm(深)×130mm(高),更大尺寸基板可依需求订做. |
||
|
主控制电脑 |
Pentium等级以上PC |
|
|
监视器 |
15〃夜晶显示器 |
|
|
记忆设备 |
3.5 1.44MB,磁碟机一台,80GB以上硬式磁碟机一台 |
|
