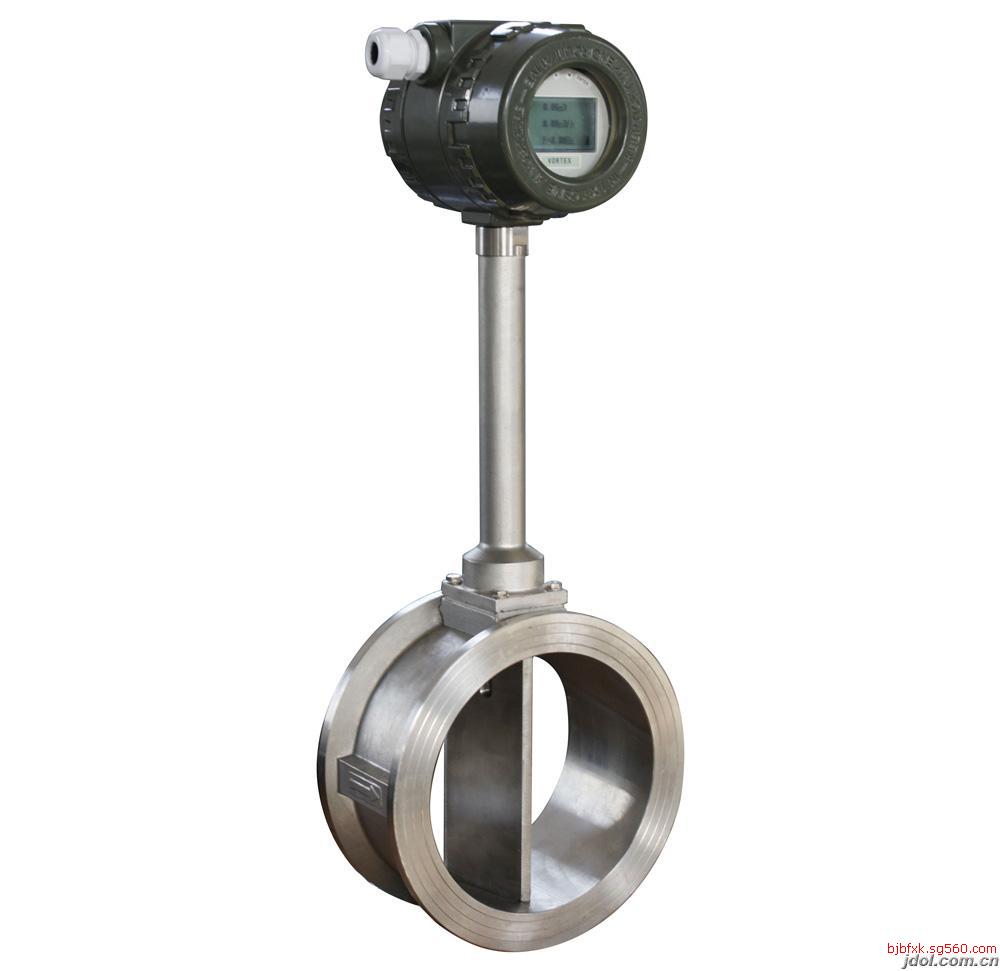

北方信科XK-LUGB管道式涡街流量计
一．  概述
LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
二.  仪表特点与用途
特点：
1.  无可动部件，长期稳定，结构简单便于安装和维护
2.  采用消扰电路和抗振动传感头，具有一定抗环境振动性能
3.  采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
4.  由软件对仪表系数非线性进行修正，提高测量精度
5.  压力损失小，量程范围宽
6.  采用EEPROM对累积流量进行掉电保护，保护时间大于10年
用途：
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

三．技术参数
测量范围  1.2m3/h-11000m3/h
表1
公称通经（mm）  20，25，40，50，65，80，100，125，150，200，250，300
仪表材质  1Cr18Ni  9Ti
公称压力（Mpa）  PN1.6Mpa；PN2.5Mpa；  PN4.0Mpa
被测介质温度（℃）  －40～+250℃  ；－40～+350℃
环境条件  温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级  测量液体：示值的±0.5
测量气体或蒸汽：示值的±1.0、±1.5
量程比  1:10；1:15
阻力损失系数  Cd<2.6
输出信号  传感器：脉冲频率信号0.1  ~  3000Hz  低电平≤1V  高电平≥6V
变送器：两线制4  ~  20mADC电流信号
供电电源  传感器：+12VDC  、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
信号传输线  STVPV3×0.3（三线制），2×0.3（二线制）
传输距离  ≤500m
信号线接口  内螺纹M20×1.5
防爆等级  ExdIIBT6
防护等级  IP65
允许振动加速度  1.0g
