HART375E手操器技术指标
1、外形尺寸
HART375E：228mm×100mm×60mm（手持部分为70mm 宽×36mm 厚）(不包括插头和引出带缆部分)，它和HART375C外观相似。
2、HART接口部分
a) HART接口符合HCF（HART通信基金会）协议，双向半双工1200bit/s方式工作，
b) HART接口可接收的共模电压为±28V，
c) HART375E手操器漏电电流典型值小于 1.0uA@25℃，
d) HART接口通信距离<1500m，
e) 产品具有抗EMI措施，
f) HART通信接口具有幅值自动倍增功能。
3、PC接口部分
PC接口部分需要通过电平转换器连接 PC 机串口，此端口用于升级仪表库。
4、功耗指标
电源功耗：4.5VDC，19.8mA（工作状态）。
5、电池的使用
供电电源：三节5 号（SIZE AA）碱性电池或镍氢充电电池。
连续工作时间：采用碱性电池时，典型值为 150小时。采用2000mAH 充电电池时，典型值为100 小时。
6、环境温度要求
工作温度范围：0℃～+50℃ 储存温度范围：-20℃～+55℃
7、液晶显示屏
液晶显示屏是 8 行×21 字符显示，可以显示 4行汉字。
在环境温度过低时，HART375通讯器的液晶显示器的响应速度会变慢，这是正常现象；由于本设备带有自动温度补偿电路，在环境温度较高时，液晶显示器仍然具有很好的对比度，方便您在不同环境的使用需求。
HART375E手操器功能说明
HART375E手操器是支持HART协议设备的手持通信器，它可以对所有符合HART协议的设备进行配置、管理和维护。
HART375E手操器可以方便的接入DC4~20mA HART协议仪表电流回路中，与HART协议仪表（如压力变送器等产品）进行通信，配置HART仪表的设定参数（如量程上下限等），读取仪表的检测值、设定值，可以对仪表进行诊断和维护等等。该HART375通讯器支持HART协议的第一主设备（HART网桥等），也支持HART协议的点对点和多点通信方式。 HART375E HART®手持器是支持HART®协议设备的手持通信器，它可以对所有符合HART®协议的设备进行配置、管理和维护。见图1
HART375E手持器可以方便的接入4~20mA HART®协议仪表电流回路中，与HART®协议仪表进行通信，配置HART®仪表的设定参数（如量程上下限等），读取仪表的检测值、设定值，可以对仪表进行诊断和维护等等。该手持器支持HART®协议的第一主设备（HART®网桥等），也支持HART®协议的点对点和多点通信方式。 HART手持器连接
HART375E手持器可以在远端控制室或仪表就地接入单独对HART®仪表进行通信操作。连接如图3所示，手持器可以并联在HART®协议设备上，也可以并联在其负载电阻（250Ω）上。连接时不必考虑引线的极性。
注意：为保证手持器通信正常，在回路中必须有最小值为250Ω的负载电阻。手持器不直接测量回路电流。

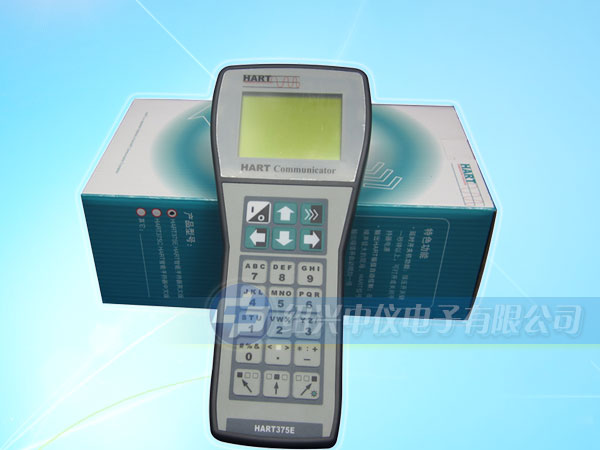

HART375E手操器全貌图
