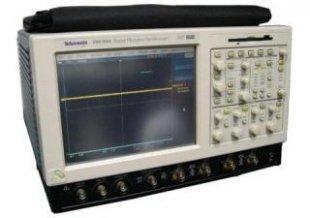

垂直系统

*1 ≥10 mV/div 时
备注：TDS7404B 加上P7240：4 GHz 的典型系统带宽。
备注：TDS7404B 加上P7330：3.5 GHz 的典型系统带宽。
备注：TDS7704B 加上P7260：6 GHz 的典型系统带宽。
备注：TDS7704B 加上P7350：5 GHz 的典型系统带宽。
备注：TDS7704B 加上P7380：7 GHz 的典型系统带宽。
时机系统

捕获系统

最高实时分辨率时的最大持续时间(1-CH)

捕获方式

Pinpoint? 触发系统

时钟恢复系统（选项SM, ST）

触发模式
边沿 - 任何通道或前面板辅助输入上的正/负边沿。 耦合包括 DC、AC、噪声抑制、高频抑制和 低频抑制。
毛刺 - 在正、负或任一极性的毛刺上触发或抑制。 最小毛刺宽度为 1.0 ns，分辨率为 200 ps(TDS7104B/TDS7054B)。最小毛刺宽度为 170 ps(TDS7704B) 或 225 ps（所有其他 B 型机）， 重新起动时间为 250 ps（B 型机）。
脉冲宽度 - 在可选时限范围内或以外的 1 ns（TDS7104B/TDS7054B）或 340 ps（B 型）至 1 s 正或负脉冲宽度（B 型可至 170 ps）上触发。
欠幅脉冲 - 在穿过一个阈值，但于再次穿过该阈值 前无法穿过第二个阈值的脉冲上触发。时间限定 功能为选项。
超时 - 在特定时间内保持为高、低或任一情况之 事件上触发，可选范围 1 ns (TDS7104B/TDS7054B) 或 340 ps（B 型）至 1 s，分辨率 200 ps(TDS7104B/TDS7054B) 或 100 ps（B 型）。 转换速率 - 可在快于或慢于设定速率的脉冲边沿速 率上触发。斜率可为正，也可为负，或任一。
建立/保持 - 可在任何两路输入通道上存在的时钟 和数据之间的建立时间和保持时间违例上触发。
码型 - 可在特定时间内，当码型成真或变伪时触发。 为四路输入通道指定的码型 (AND, OR, NAND, NOR)， 分别定义为 HIGH、LOW 或 Don't Care（高、低、无所谓）。
状态 - 通道 (1, 2, 3) 的任何逻辑码型，按通道4 的边沿定时。在时钟的上升或下降边沿触发。
窗口 - 在进入或退出窗口的事件上触发，窗口可由 两个用户调整的阈值定义。事件可为时间或逻辑限 定的事件（仅限 B 型）。适用于毛刺、脉冲宽度、 欠幅脉冲、超时、转换速率、建立/保持、窗口触发 的逻辑限定触发 - 在特定事件上触发，条件是： 出现或发生了以其余未用通道定义的逻辑状态（仅限 B 型）。
时间后触发范围 - 16 ns（B 型为 5 ns） 至 250 秒。
事件后触发范围 - 1 至 10,000,000 个事件。
波形测量
幅度 - 幅度、高、低、最大、最小、峰-峰、平均、 平均周期、均方根 (RMS)、周期均方根、正过冲、 负过冲。
时间 - 上升时间、下降时间、正宽度、负宽度、 正占空比、负占空比、周期、频率、延迟。
组合 - 范围、周期范围、相位、短促脉冲串宽度。
与直方图相关的波形测量 - 波形计数、逻辑框中的 命中数、峰值命中数、中间值、最大值、最小值、 峰-峰、平均值 (μ)、标准偏差 ）。ó、μ+2、μ+3ó、μ+1ó(
与眼图相关的波形测量（仅限 B 型）- 消光比（绝对、% 和 dB）、眼图高度、眼图顶部、 眼图底部、眼图宽度、交叉百分比、抖动（峰-峰、 RMS 和
6）、噪声（峰-峰和 RMS）、信噪比、 周期畸变、品质因数。
波形处理/计算
代数表达式 - 用于界定广泛的代数表达式， 其中包括波形、标量以及参数测量值结果， 如：(Integral (CH.1-Mean (CH.1)) x 1.414)。
运算 - 波形和标量的加、减、乘、除。
关系运算 - 布尔比较结果 >, <, >=, <=, ==, !=。
演算 - 积分、微分。
频域函数 - 频谱幅度和相位、频谱的实部和虚部。 垂直单位 - 幅度：线性、dB、dBm。 相位：度、弧度。
窗口函数 - 矩形、汉明、汉宁、凯泽-贝塞尔、 勃勒克曼-哈里斯、高斯、Flattop2、Tek Exponential。 波形定义 - 为任意数学表达式。
显示屏特性
显示屏类型 - 液晶有源矩阵彩色显示屏。 显示屏尺寸 - 对角线：264 毫米（10.4 英寸）。
显示屏分辨率 -TDS7104B/TDS7054B：640 水平 x 480 垂直像素。
TDS7154B/TDS7254B/TDS7404B/TDS7704B：1024 水平 x 768 垂直像素。
波形式样 - 矢量、点、可变余辉、无限余辉。
计算机系统及外围设备
CPU -TDS7104B/TDS7054B：Intel Celeron 处理器，850 MHz。 TDS7154B/TDS7254B/TDS7404B/TDS7704B：Intel Pentium 4 处理器，2.8 GHz*
PC 系统内存 - 1GB*。
硬盘驱动器 - 40 GB 可拆式硬盘驱动器： 后面板或（仅限 B 型）前面板（选项 FHD）。
软盘驱动器 - 1.44 MB 3.5 英寸软盘驱动器： 前面板或（仅限 B 型）后面板（选项 FHD）。
CD-R/W 光盘机 - 后面板 CD-R/W 光盘机和 CD 创作软件应用程序。
鼠标 - 包括带指轮的型号，USB 接口。
键盘 - 包括迷你键盘（可放入口袋）PS-2 接口。 全尺寸键盘的订购号为 119-6633-00；USB 接口 和集线器。
输入/输出端口
探头补偿器输出 - 前面板 BNC 连接器， 需配备探头连接所需的探头校准-相差校正工具（随机提供）。幅度 200 mV (TDS7104B/TDS7054B) 或 500 mV（B 型）±20% 转换为 50 & 负载， 频率 1 kHz ±5%。
模拟信号输出幅度 - 前面板 BNC 连接器，提供 缓冲版本信号，当 Ch. 3 被选作触发源时与通道 3 输入相接。20 mV/div ±20% 转换为 1.8 MΩ 负载，10 mV/div ±20% 转换为 50 & 负载。
模拟信号输出带宽（典型值）- TDS7054B、 TDS7104B：100 MHz 转换为 50 & 负载。TDS7154B/TDS7254B/TDS7404B/TDS7704B：1 GHz 转换为 50 & 负载。
外部时基参考输入 - 后面板 BNC 连接器， 时基系统可通过锁相环锁定在外部10 MHz 基准。 时基参考输出 - 后面板 BNC 连接器，可接受内部
10 MHz 基准振荡器输出的与 TTL 兼容信号。 辅助输出电平 - 前面板 BNC 接头，当示波器 触发时可提供与 TTL 兼容的、可换极性脉冲。
并行端口 - IEEE 1284、DB-25 连接器。
音频端口 - 立体声话筒输入和立体声输出线微型 插口。
USB 端口 - 允许在示波器通电的情况下插拔 USB 键盘和/或鼠标。B 型有 2 个 USB 端口。 键盘端口 - PS-2 兼容。
鼠标端口 - PS-2 兼容。
LAN 端口 - RJ-45 连接器，支持 10Base-T 和100Base-T。
串行口 - DB-9 COM1 端口。
WINOOWs 视频端口 - 后面板 15 针 D-Sub 连接器；可连接第二个显示器，以使用双显模式。 视频符合 DDC2B 标准。
GPIB
示波器视频端口 - 后面板 15 针 D-Sub 连接器； B 型示波器的视频与 IBM XGA 兼容。连接后可显 示示波器屏幕，其中包括可在外部显示器或投影设
备上显示实时波形。也可通过该端口在外部显示器 上显示第一个 WINOOWs 桌面。
电源
电源 - 100 至 240 VRMS，±10%，50/60 Hz；115 VRMS ±10%，400 Hz；CAT II，<300 W (450 VA)。
