原理，结构
●表头可旋转360°
●最大测量范围：0…1500mm
●重复性好，重复精度可达±0.5%
●数字LED显示液位值及开关状态
●开关点、模拟量起始点、输出功能、所有设定无需在现场完成
●具有高可靠性，输出可直接用于PLC
适合于测量水，油类介质
用于密度≥0,75kg/cm3的液位测量，主要应用于废水/净水处理、
造船、发电机设备、石油化学、食品、电子、染整、化学、橡胶
及塑胶、油压机械、化学制药等行业
| 量程： | 见选型表 | |||||||||
| 最大压力： | 16bar | |||||||||
| 介质温度： | 最大130℃ | |||||||||
| 介质密度： | 0.75kg/cm3 | |||||||||
| 供电： | 24V±20%DC | |||||||||
| 空载电流： | 最大30mA | |||||||||
| 模拟输出： | 输出类型 4…20mA 模拟量输出 | |||||||||
| 负载 ≤500Ω | ||||||||||
| 材料： | 外壳-压铸铝 | |||||||||
| 法兰-不锈钢 | ||||||||||
| 导杆及浮球：不锈钢 | ||||||||||
| 分辨率： | ＜500mm;6.5mm | |||||||||
| ＞500mm;13mm | ||||||||||
| 防护等级： | IP65 | |||||||||
| 接线方式： | M12接插件 | |||||||||
| 材料： | 不锈钢 | |||||||||
| 过程连接： | 螺纹连接G2 | |||||||||
| 法兰连接DN40或者DN50 | ||||||||||
| 电气连接： | M12×1 4芯接插件 | |||||||||
| M12×1 5芯接插件（用于1模拟量+2开关量型） | ||||||||||
电气接线图
电气接线图

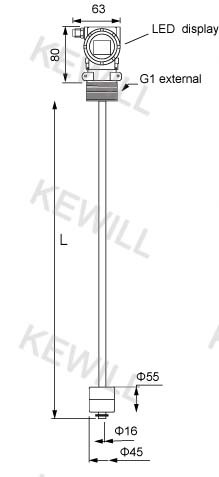

尺寸图
| 公称直径 | A | B | C | D | E | F | 螺栓尺寸 | 螺栓孔数量 | ||||
| DN | Th | n | ||||||||||
| 40 | 150 | 110 | 84 | 18 | 3 | 20 | M16 | 4 | ||||
| 50 | 160 | 125 | 99 | 18 | 3 | 20 | M16 | 4 | ||||
法兰标配DN40（DN50可选）以上尺寸单位均为mm
选型表
| LV30D- | 数显浮子液位计 | |||||||||||||||||
|
|
量程 | |||||||||||||||||
| 300 | 0…1500mm （如工况需要300mm量程，选型代码300） | |||||||||||||||||
|
|
连接方式 | |||||||||||||||||
| G2 | 接口螺纹G2 | |||||||||||||||||
| F40 | 法兰连接：DN40 | |||||||||||||||||
| F50 | 法兰连接：DN50 | |||||||||||||||||
|
|
接口螺纹 | |||||||||||||||||
| M | 外螺纹 | |||||||||||||||||
| S | 其它连接方式 | |||||||||||||||||
|
|
输出 | |||||||||||||||||
| 1A | 模拟量输出 | |||||||||||||||||
| LV30D- | 300 | G2 | M | 1A | ←选型示例 | |||||||||||||
