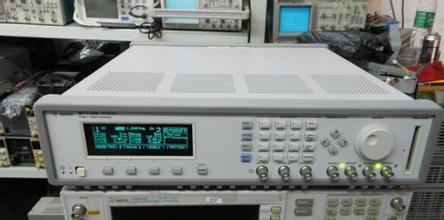

信号源81110A+81110A+81110A+81110A
Keysight(原Agilent) 81100脉冲/数据发生器家族使用同样的工作方式（前面板和程序），并与广为使用的8110A兼容，以保护您当前和未来的投资。81110A作为81104A和81101A的超集使随未来需要的增长非常容易。
用于测试数字设计和部件的信号
81100家族可产生测试当前逻辑技术（CMOS,TTL,LVDS,ECL等）所需的所有标准脉冲，多电平波形，数字模式和数据，并可达660MHz。除81130A外，所有型号都可通过无毛刺和陷落的定时参数改变而连续工作。
平稳地集成到自动测试系统
各种附件，以及81101A和81104A 100%向上的兼容使81110A只需通过仪器的物理改变就可随未来的需求而成长。
想一件事就要立刻去做，不要想后果，也不要看结果，只体会其中做事的感觉，相信自己的感觉，不会错，每天在生活，工作中，体会每天的充实，那样的人生才叫完美，才能体现人生的价值，一生才能无憾！想买二手仪器，看到迈凯瑞，就进来，买不买不要紧，重要的是体验一下仪器世界外的人生，相信你不会失望的。心动不如行动赶快拿起手中的电话吧：联系人：小欧：15112425734 0755-83598906-806
QQ： 2631627011
超低价，成色新，测试合格后再付款，欢迎体验测试，售后服务好请放心购买我司二手仪器：
1）我们的全部仪器设备在装运之前均经过严格的质量检测无问题才安排发货.
2）可根据客户要求将我司测试合格后的仪器送国家计量单位进行计量，并出具计量合格证书。
我们的优势：
品种齐全，货源充足，存库雄厚，服务快捷，维修能力强。
凡本公司所销售的产品可享受半年保修期!
全市最低价，成色新，售后服务好！
技术指标
| 主机 |
81110A
|
|||
| 输出通道 |
81111A
|
81112A
|
||
| 定时1 | ||||
| 频率范围 |
1mHz-165MHz
|
1mHz-330MHz
|
||
| 50Ω源2 |
60MHz典型值
|
N/A
|
||
| 最大数频率 |
330Mbit/s
|
660Mbit/s
|
||
|
定时 分辩率 |
3.5字
最好情况为5ps |
3.5字
最好情况为5ps |
||
|
带PLL的精度 (不带时) |
0.01%(0.5%在
自校准后的典型值; 不自校准为3%) |
0.01%(0.5%在
自校准后的典型值; 不自校准为3%) |
||
|
带PLL的抖动RMS (不带时) |
0.001%+15ps (0.01%+15ps)3
|
0.001%+15ps (0.01%+15ps)3
|
||
| 宽度范围 |
3.03ns至
(周期-3.03ns) |
1.515ns至
(周期-1.515ns) |
||
| 精度 |
在自校准后为
±0.5%±250ps 未自校准为 ±3%±250ps |
在自校准后为
±0.5%±250ps 未自校准为 ±3%±250ps |
||
| 时滞 | N/A | N/A | ||
|
延迟 (外输入至输出) (外输入至触发输出) |
26ns固定值 12ns固定值 |
22ns固定值 12ns固定值 |
||
|
附加变量 |
0ns至(周期-3.03ns) 在自校准后为±0.5%±0.5ns 未自校准为±3%±0.5ns |
0ns至(周期3.03ns) 在自校准后为±0.5%±0.5ns 未自校准为±3%±0.5ns |
||
|
双脉冲 延迟范围 |
(宽度+3.03ns)至 (周期-宽度-3.03ns) |
(宽度+1.5ns)至 (周期-宽度-1.5ns) |
||
|
跃变时间范围(10/90) 在1kΩ源阻抗 |
2ns至200ms可变 5ns典型值 |
0.8ns或1.6ns 可选N/A |
||
| 电平/脉冲性能5 | ||||
|
幅度 50Ω在50Ω上 1kΩ在50Ω上 |
100mVpp-10.0Vpp 200m Vpp-20.0Vpp |
100mVpp-3.8VppN/A |
||
|
电平窗 1kΩ在50Ω上 |
-10.0V~+10.0V -20.0V~+20.0V |
-2.0V~+3.8VN/A | ||
|
精度 50Ω在50Ω上 1K Ω在50Ω上 |
±(1%+50mV) ±(5%+100mV)6 |
±(2%+50mV) N/A |
||
|
输出 连接器 |
BNC单端 | BNC差分 | ||
|
源阻抗 精度 |
可选 50Ω或1kΩ ±1%,典型值 |
50Ω ±1%,典型值 |
||
| 最大外电压 | ±24V | -2.2V至+5.5V | ||
| 短路电流 |
±400mA最大
(通道增加时加倍) |
-84mA
至+152mA |
||
|
动态串扰 基线噪声 过冲/脉冲/振铃 |
<0.1%典型值10mVRMS典型值 ±5%幅度 ±20mV |
<0.1%典型值4mVRMS典型值 ±5%幅度 ±50mV |
||
| 模式/数据能力 |
16Kbit/通道 和选通输出 |
16Kbit/通道 和选通输出 |
||
| 序列 | N/A | N/A | ||
| 格式 | RZ,NRZ,DNRZ | RZ,NRZ,DNRZ | ||
| 脉冲列 |
单或双脉冲 脉冲数2-65536 |
单或双脉冲 脉冲数2-65536 |
||
| 触发方式 |
连续触发(外,内,手动) 门控(外,内,手动) 外宽度 |
连续触发(外,内,手动) 门控(外,内,手动) 外宽度 |
||
| 输入 |
PLL基准输入, 时钟输入,外输入 |
PLL基准输入, 时钟输入,外输入 |
||
| 负载补偿 | 可送入实际负载值以显示实际输出 | N/A | ||
| 其它输出 |
触发输出,选通输出 (16Kbit用户可定义模式) |
触发输出,选通输出 (16Kbit用户可定义模式) |
||
| 极限 | 可编程的高和低电平,以保护被测设备 | 可编程的高和低电平,以保护被测设备 | ||
| 通道增添 | 模拟 | N/A | ||
|
1 以连续工作和50Ω源阻抗在最快跃变的50%幅度处测量 2 对81005A和8111A，源阻抗可选为50Ω或1kΩ 3 若使用可起振振荡器(PLL未激活) 4 恒定幅度 5 电平指标在5ns(81112A,81131A)或30ns(81111A,81132A)典型稳定时间后有效 6 在±19V窗内施加脉冲 7 仅适用于内部通道添加 |
||||
| 模拟通道增添 |
81110A,带两个输出模块
(81111A) |
|||
|
幅度 50Ω在50Ω上 1kΩ在50Ω上 |
100mVpp至20.0Vpp
200mVpp至20.0Vpp |
|||
| 源阻抗 |
可选50Ω或1kΩ
|
|||
|
电平窗50Ω在50Ω上 1kΩ通道 |
-20.0V至20.0V
-20.0V至20.0V |
|||
|
最大频率50Ω通道 1kΩ通道 |
60MHz典型值
15MHz典型值 |
|||
|
最小跃变50Ω通道 1kΩ通道 |
2ns典型值(单通道),
5ns典型值(双通道) 20ns典型值,在两个通道上 |
|||
