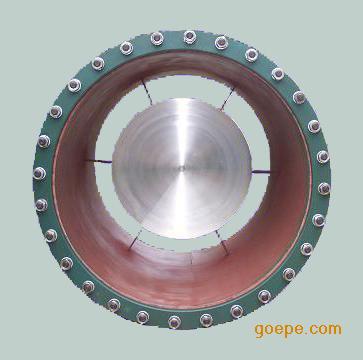

BYM-HX环形孔板的基本原理和标准孔板基本相同，但结构相差甚远。环形孔板本身自带一段测量管，在测量管中部固定一块同轴的圆板，圆板由支撑架固定在管道上，适用于各种流体介质（气体、蒸汽、液体）的测量，例如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。环形孔板具有标准孔板结构简单、牢固、安装使用方便的特点，同时无需长的直管道，具有在恶劣的管道条件下工作的优点。
工作原理
环形孔板依据的基本原理同标准孔板一样，适用于流体连续性方程和伯努力方程，所不同的是流体进入测量管段后，最小流通截面不一样，标准孔板最小流通截面是圆形，环形孔板最小流通截面是环形，把环形流通面等效成圆形流通截面，等效孔径为d，等效孔径比β=d/D,基本方程是：
Qm=0.12643
Qm：流经测量管的流体流量（㎏/h）
ε：流束膨胀系数，对不可压缩流体ε=1
D：测量管内径（mm）
C：流出系数
ρ：流体在工作状态下的密度（㎏/m3）
ΔP：压力差（kPa）
特点
1、 适合测量蒸汽、煤气及冷却水等脏污介质。
环形孔板“周边流通，中间阻挡”的特殊结构，使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走，从而提高了工作可靠性和测量精度。
2、 适合高温、高压流体的流量测量。
环形孔板测量高温流体时，测流板周边呈自由状态，温度膨胀仅改变外形尺寸，不改变边缘尖锐度和形状，因此不改变流出系数，不影响测量精度；测量高压流体时，因测流板在管道内部，与静压力的高低无关，降低加工成本。
3、 比圆缺孔板、偏心孔板工作可靠，测量准确。
4、 采用均压环结构，减少测量误差来源。
5、 采用带远传膜盒的差压变送器，可以测量渣油、重油等脏污介质的流量。
适用范围
1、公称直径：50mm≤DN≤1800mm
2、雷诺数范围：103≤ReD≤107
3、公称压力：PN≤32MPa
4、工作温度：-196～530℃
5、精度：1级、1.5级
型号规格及说明
|
型 号 规 格 |
说 明 |
||||||
|
|
BYM-HX |
|
环形孔板 |
||||
|
介质 |
|
Y |
|
液体 |
|||
|
|
Q |
|
气体 |
||||
|
|
Z |
|
蒸汽 |
||||
|
连接方式 |
|
1 |
|
法兰连接 |
|||
|
|
2 |
|
对焊连接 |
||||
|
法兰材质 |
|
C |
|
碳钢 |
|||
|
|
S |
|
不锈钢 |
||||
|
|
O |
|
其它 |
||||
|
公称压力 |
|
025 |
|
0.25MPa |
|||
|
|
06 |
|
0.6MPa |
||||
|
|
10 |
|
1MPa |
||||
|
|
… |
|
…… |
||||
|
|
320 |
|
32MPa |
||||
|
公称直径 |
|
-50 |
DN50 |
||||
|
|
-65 |
DN 65 |
|||||
|
|
-80 |
DN 80 |
|||||
|
|
… |
…… |
|||||
|
|
-1800 |
DN 1800 |
|||||
