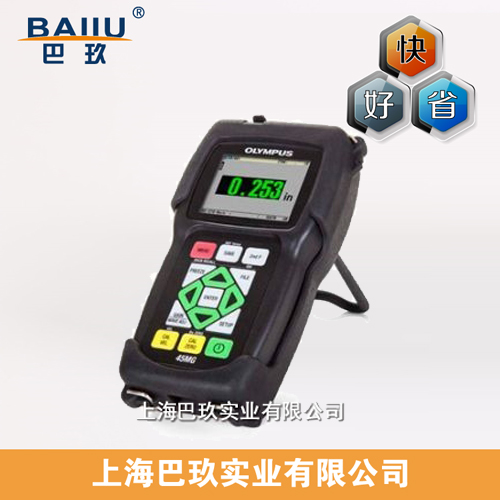

奥林巴斯Olympus45MG超声波测厚仪
【产品名称】：奥林巴斯45MG超声波测厚仪
【产品品牌】：奥林巴斯Olympus
【产品型号】：45MG
【搜索关键词】：45MG测厚仪,奥林巴斯测厚仪,测厚仪
【超声波测厚仪技术参数】：
|
总体尺寸 |
重量 |
电源 |
|
91.1x162x 41.1 |
430.9克 |
3节AA电池/USB电源供应 |
|
机壳 |
||
|
防撞击、防水、装有密封垫的机壳，机壳上的接口密封。设计符合IP67标准 |
||
|
键盘 |
||
|
密封、以色彩区分功能的键盘，带有触感及声音反馈 |
||
|
电池工作时间 |
||
|
3节AA碱性电池 |
20到21小时 |
|
|
3节AA镍氢电池 |
22到23小时 |
|
|
3节AA锂离子电池 |
35到36小时 |
|
|
标准 |
||
|
设计符合EN15317标准 |
||
|
操作温度范围 |
||
|
-10 °C～50 °C（14 °F～122 °F） |
||
【超声波测厚仪产品特点】：
坚固耐用，设计符合IP67标准。
宽泛的操作温度范围
可选的带有支架的橡胶保护套
可只用右手或左手操作的简洁的键区
可直接访问大多数功能的简便易行的操作界面
使用内置MicroSD存储卡和可插拔MicroSD存储卡的存储方式
USB通讯端口
可存储475000个厚度读数或20000个波形的可选字母数字式数据记录器
默认或自定义单晶探头设置（可选）
密码保护方式的仪器锁定
彩色透反QVGA显示，带有室内和室外颜色设置，具有极佳的清晰度
爆炸性气氛：可在国家防火协会规范（NFPA 70）500节I级2分段D组规定的爆炸性气氛环境中安全操作，并且通过了美军标准MIL-STD-810G方法511.4程序I中规定的测试。
防撞击测试：通过了美军标准MIL-STD-810G方法516.5程序I中规定的测试，每轴6个循环，15 g，11 msec半弦波。
防振动测试：通过了美军标准MIL-STD-810G方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。
【超声波测厚仪标准配置】
USB线缆
AA碱性电池
2阶试块和耦合剂
45MG数字式超声测厚仪
用户手册，存于CD盘上
|
测量 |
|
|
双晶探头测量模式 |
从激励脉冲后的精确延迟到第一个回波之间的时间间隔。 |
|
自动回波到回波（可选） |
在两个连续底面回波之间的时间间隔，不计漆层或涂层的厚度。 |
|
穿透涂层测量 （可选） |
利用单个底面回波，测量金属的实际厚度和涂层厚度（使用D7906-SM和D7906探头） |
|
单晶探头测量模式（可选） |
模式1：激励脉冲与第一个底面回波之间的时间间隔。 |
|
厚度范围 |
0.080 mm～635 mm（0.003 in.～25.0 in.）视材料、探头、表面条件、温度和所选配置而定（要测量最全的范围需要使用单晶选项） |
|
材料声速范围 |
0.508 mm/μs～18.699 mm/μs（0.020 in./μs～0.7362 in./μs） |
|
分辨率（可选择） |
低分辨率：0.1毫米（0.01英寸） |
|
探头频率范围 |
标准：2.25 MHz～30 MHz（-3 dB）高穿透（单晶选项）：0.50 MHz～30 MHz（-3 dB） |
【超声波测厚仪技术参数】：
|
一般规格 |
|
|
操作温度范围 |
-10 °C～50 °C（14 °F～122 °F） |
|
键盘 |
密封、以色彩区分功能的键盘，带有触感及声音反馈 |
|
机壳 |
防撞击、防水、装有密封垫的机壳，机壳上的接口密封。设计符合IP67标准。 |
|
外型尺寸（宽 x高 x厚） |
总体尺寸：91.1 mm x 162 mm x 41.1 mm |
|
重量 |
430.9克 |
|
电源 |
3节AA电池/USB电源供应 |
|
电池工作时间 |
3节AA碱性电池：20到21小时 |
|
标准 |
设计符合EN15317标准 |
|
显示 |
|
|
彩色透反QVGA显示 |
液晶显示，显示屏尺寸：54.61毫米 x 41.15毫米 |
|
检波 |
全波、RF波、正半波、负半波（波形选项） |
|
输入/输出 |
|
|
USB |
2.0从接口 |
|
存储卡 |
最大容量：2 GB可插拔MicroSD存储卡 |
|
内置数据记录器（可选） |
|
|
数据记录器 |
45MG通过USB或MicroSD卡识别、存储、调用、清除及传输厚度读数、波形图像和仪器配置信息。 |
|
容量 |
475000个厚度测量读数，或20000个带厚度值的波形 |
|
文件名称和ID编码 |
32位字符的文件名，20位字符的字母数字位码 |
|
文件结构 |
6个标准的或自定义的用于特定应用的文件结构 |
|
报告 |
机载报告总结了数据统计和最小值/最大值 |
|
测量 |
|
|
双晶探头测量模式 |
从激励脉冲后的精确延时到第一个回波之间的时间间隔。 |
|
穿透涂层测量模式 |
利用单个底面回波（使用D7906-SM和D7908探头），测量金属的实际厚度和涂层厚度。 |
|
穿透漆层回波到回波测量模式 |
在两个连续底面回波之间的时间间隔，不计漆层或涂层的厚度。 |
|
单晶探头测量模式 |
模式1：激励脉冲与第一个底面回波之间的时间间隔。 |
|
厚度范围 |
0.080毫米～635.00毫米，视材料、探头表面条件、温度和所选配置而定。 |
|
材料声速范围 |
0.508 mm/μs～13.998 mm/μs |
|
分辨率（可选择） |
低分辨率：0.1毫米 |
|
探头频率范围 |
标准：2.0 MHz～30 MHz（-3 dB） |
|
一般规格 |
|
|
工作温度范围 |
-10°C～50°C |
|
键区 |
密封、以色彩区分功能的键盘，带有触感及声音反馈。 |
|
机壳 |
防撞击、防水、装有密封垫的机壳；机壳上的接口密封。设计符合IP67标准。 |
|
外型尺寸（宽 x 高 x 厚） |
总体尺寸：125毫米x211毫米x46毫米 |
|
重量 |
0.814公斤 |
|
电源 |
AC/DC适配器，24 V；锂离子电池，23.760 Wh；或4节AA辅助电池。 |
|
锂离子电池供电时间 |
工作时间：最少12.6小时，一般14小时，最多14.7小时。快速充电：2小时到3小时。 |
|
标准 |
设计符合EN15317标准。 |
|
显示 |
|
|
彩色透反VGA显示 |
液晶显示，显示屏尺寸：56.16毫米 X 74.88毫米 |
|
检波 |
全波、RF波、正半波、负半波 |
|
输入/输出 |
|
|
USB |
1.0从接口。 |
|
RS-232 |
有。 |
|
存储卡 |
最大容量：2 GB外置MicroSD存储卡。 |
|
视频输出 |
VGA输出标准。 |
|
内置数据记录器 |
|
|
数据记录器 |
38DL PLUS通过标准RS-232串口或USB端口识别、存储、回放、清除、传输厚度读数、波形图像和仪器配置信息。 |
|
容量 |
475000个厚度测量读数，或20000个带厚度值的波形。 |
|
文件名称、ID编码及注释 |
32位字符的文件名，20位字符的字母数字位码，每个位有四个注释。 |
|
文件结构 |
9个标准的或自定义的用于特定应用的文件结构。 |
|
报告 |
机载报告总结了数据统计、带有位置信息的最小值/最大值、最小值回顾、文件比较及报警报告。 |
超声波测厚仪软件选项：
GageView?
? 基于WINOOWs的GageView接口程序用于收集、创建、打印及管理来自38DL PLUS测厚仪的数据。
? 创建数据集和测量总结。
? 编辑所存数据。
? 显示数据集和测量总结文件，文件包含厚度读数、测厚仪设置值及探头设置值。
? 从测厚仪上下载厚度测量总结，或上传厚度测量总结至测厚仪。
? 将测量总结导出到电子表格及其他程序。
? 收集捕获的屏幕。
? 打印有关厚度、设置表格、统计及彩色栅格的报告。
? 升级操作软件。
? 下载和上传单晶和双晶探头设置文件。
? B扫描回顾
|
测量模式：双晶片探头的脉冲回波法 |
|
厚度测量范围：从0.020 到19 .999英寸(0.50 到508 毫米)注：厚度范围取决于材料、探头类型、表面条件和温度。 |
|
材料速率校准范围：0.0300 - 0.5511 英寸/微秒 (0.762 - 13.999 毫米/微秒)厚度显示分辨率：低： 0.01英寸 0 .1 毫米 |
|
测量速率： |
|
快速最小模式：以每秒20次的快速速率捉捕和回读最小厚度。 |
|
冻结模式：冻结显示捕捉到的关键厚度。使探头偶合剂提离误差最小并易于高温测量。 |
|
自动探头识别：自动识别已编号的Panametrics-NDT探头类型。调整内部参数并校正V路径误差 。 |
|
零位补偿模式：对探头温度和零位进行补偿。 |
|
显示：4 1/2 位(19999 计数) 液晶显示(LCD), 0.4英寸(10.2 毫米) 字符尺寸 |
|
显示保留/空白模式：在无测试信号时，保留最后测量状态或显示空白状态。 |
|
电致发光背光显示器：可选择为"On"(打开) 或 "Auto On"(自动打开) |
|
接收器带宽：1-15 兆赫兹(-3dB) |
|
公制/英制模式：公制或英制单位 |
|
电池: 2 个AA 碱性电池 |
|
工作时间：通常情况下电池使用寿命为250小时；在背光打开状态下，可连续使用 30 小时 |
|
低电量显示：连续显示电池状态 |
|
省电方式：自动电源关闭/连续开启 |
|
机箱/键盘：防溅污, 防冲击，坚固的Lexan® 机箱；密封、触摸式、声音反馈的彩色键盘。 |
|
工作温度范围：-10° C到+50° C, 14° F到122° F |
|
尺寸：2.55英寸宽 x 5.05英寸长 x 1.14英寸高 (64.8 毫米 x 128 .7 毫米 x 29 毫米) |
|
重量: 8.5 盎司(0.24 公斤) |
|
危险区域操作：根据MIL-STD-810E 规定，方法 511.3，步骤1 。 |
|
分辨率（通过键区可选）： |
||
|
低： |
0.1 mm |
（0.01 in.） |
|
标准： |
0.01 mm |
（0.001 in.） |
|
高： |
0.001 mm |
（0.0001 in.） |
渡越时间测量范围：0.0 μs～109.5 μs
渡越时间分辨率：固定在000.01 μs。
测量更新速率：4、8、16或最大频率值（16～20 Hz，因应用和测量模式不同而不同）。
探头频率范围：2.25 MHz～30 MHz（35型和35DL型）
0.5 MHz～5.0 MHz（35HP型和35DL-HP型）
最小/最大模式：显示当前厚度、最小厚度或最大厚度（视设置而定）。
显示保持/空白：显示上一个读数后，屏幕显示空白或者持续显示这个读数。
报警模式：可编程高/低报警设定点，带有视听报警指示器。
差分模式：显示实际测量值和参考值之间的厚度差。
缩减率模式：显示厚度数值及实测厚度与参考厚度的百分比差值。
自动调用功能：自动为各种默认的和自定义的探头设置调节内部参数。
Panametrics 35DL超声波测厚仪标准附件
手腕带、3节AA电池、试块、探头线缆、耦合剂、便携箱、指导手册、两年有限保修。
|
工作原理 |
超声波脉冲回波法 |
|
测量模式 |
取决于探头和材料，在始脉冲和一次底波的测量模式下，0.60毫米到508毫米（0.025英寸到20.00英寸）；在双层测量模式下，2.00毫米到127.0毫米 |
|
测量分辨率 |
0.01毫米默认 - 可选0.01，0.1毫米（0.001英寸默认 - 可选择0.001，0.01英寸） |
|
材料声速范围 |
0.508到18.699毫米/毫秒（0.0200到0.7362英寸/毫秒） |
|
材料速度分辨率 |
1米/秒（0.0001英寸/毫秒） |
|
单位 |
英寸或毫米 |
|
校准 |
单点校准、用试块校准和不用试块校准、两点校准 |
|
脉冲发生器 |
激励脉冲： 尖脉冲发生器 |
|
接收器 |
带宽500千赫到12兆赫@ -3dB |
|
显示屏类型 |
高分辨率图形液晶显示屏，64×128像素，53.0毫米×27.0毫米，背光和对比度可调 |
|
更新速率 |
4赫兹或8赫兹，用户可选择，24赫兹扫描模式捕捉率 |
|
厚度值显示 |
标准查看模式为5位数字，高10.6毫米（0.4英寸） |
|
末位读数显示 |
实心和空心读数指示耦合或非耦合状态 |
|
设置 |
探头的9个标准设置 |
|
报警设置 |
最小和最大的报警范围为0.25毫米到508毫米（0.010英寸20.00英寸） |
|
电源要求 |
2 节“AA”电池 |
|
电池寿命/工作 |
约60小时。 |
|
仪器关闭 |
可选择“ALWAYS ON”（始终开启）或在 5、10、15、30 分钟无操作后“AUTO OFF”（自动关闭） |
|
语言 |
可选择英语、德语、法语、西班牙语、意大利语、俄语、日语和中文 |
|
I/O连接器 |
传感器双Lemo 00(同轴) |
|
温度 |
工作温度 -10°C 到 +50°C (+10°F 到 +120°F) |
|
重量 |
223克（0.597磅）含电池 |
|
大小 |
138毫米×32毫米×75毫米 |
|
冲击 |
IEC 68-2-27 Ea，根据Mil Std 810C 方法 516.2 程序I，每轴6次15克11毫秒脉冲半正弦波 |
|
密封 |
IEC529/IP54,防尘/防滴水，依据IEC 529对IP54分类的规定 |
数据记录器选项功能
|
容量： |
50,000个读数 |
|
文件结构 |
网格文件 |
|
行数 |
1到50,000 |
|
列数 |
1到223 |
|
文件命名 |
多达24个字符的字母数字名称 |
|
可选软件 |
标准版UltraMATE和简化版UltraMATE |
探头/传感器
|
测量范围 |
0.6～508mm(铁)，取决于探头和被测物材质 |
超声波测厚仪常用探头
|
名称 |
标准探头 |
超厚探头 |
超薄小管径探头 |
高温探头 |
|
型号 |
DA501 |
DA503 |
DA512 |
DA590 |
|
界面回波测量范围 |
1.0～200mm |
5.0～300mm |
0.6～60mm |
20℃时1.0～125mm |
|
回波回波测量范围 |
3.0～100mm |
10～150mm |
3.0～25mm |
|
|
频率 |
5MHz |
2MHz |
7.5MHz |
5MHz |
|
探头接触直径 |
12mm |
16.1mm |
7.5mm |
12.7mm |
|
连续测量工作温度 |
-10～70℃ |
-10～70℃ |
-20～70℃ |
-20～204℃* |
超声波测厚仪技术参数：
|
型号 |
leeb330 |
leeb331 |
leeb332 |
|
测量范围 |
0.75~300mm（钢，由探头决定） |
||
|
显示分辨率 |
0.1mm |
0.01mm |
|
|
声速范围 |
5920m/s |
1000~9999m/s |
1000~9999m/s |
|
存储 |
无 |
有 |
|
|
示值误差 |
±（1%H+0.1）mm，H为被测物实际厚度 |
||
|
电源 |
AA型碱性电池（2节） |
||
|
外壳 |
金属外壳 |
||
|
操作时间 |
约150小时 |
||
|
外形尺寸 |
130×70×25mm |
||
|
重量 |
约420g（主机） |
||
|
标准配置 |
主机、L51探头、AA型碱性电池、耦合剂 |
||
|
可选配 |
探头、耦合剂 |
||
