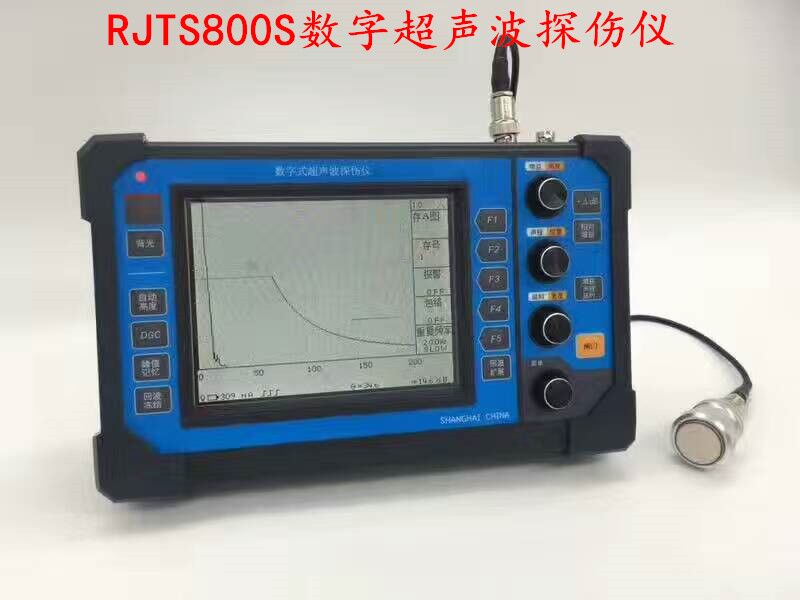

数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
公司元老级技术人员运用RJTS800S测试塑料薄膜的致密性！
我们为何能做到质优价廉？一个产品的售价，取决于开发、生产、营销成本、销售量、售后/维护，及投资回收年限、利润率。 由于数字式超声波探伤仪是高科技产品，市场容量又非常小，故产品售价中，虽然材料成本只占较小比例，但开发人工费用分摊占很大份额。再加上产品技术难度大，如果设计不太成熟，性能不够稳定，则生产调试成本难以下降。如果产品由代理商销售，又会增加百分之几十的销售成本。所以此行业的毛利率不得不居高不下。 为了推广数字式超声波探伤仪，让中国设计、中国制造的产品能为广大用户买得起、舍得用，我们采取以下降低成本措施：
· 在开发人工费上，尽量少分摊。
· 追求优秀、成熟的设计。进行批量生产，产品投产很顺利，产品稳定性、一致性非常好，这样减少了工时，降低了生产成本。由于材料费只占成本较小部份，选用优质器件使生产顺利，反而降低了整体生产费用。
· 延长投资回收年限，薄利多销，不追求首年赢利。
· 重视产品质量，可以降低售后服务费用。同时，高质量的产品使得用户在使用过程中，避免了由于产品故障导致的间接成本开销。
RJTS800S仪器技术参数:
|
材料声速 |
1000 ~ 9999M/S |
|||
|
最大声程 |
6100mm，满刻度声程最小4mm （钢，纵波，反射式） |
|||
|
频率范围 |
0.4 ~ 10MHz / 0.7~1.4 1.8~3.5 4~6 MHz（带通） |
|||
|
增益范围 |
0 ~ 110dB （步长0.1dB，1dB） |
|||
|
延时范围 |
0 ~ 6000mm |
|||
|
K值范围 |
0.20 ~ 5.00 |
|||
|
抑制范围 |
0 ~ 50% |
|||
|
增量 |
0 ~ 20dB |
|||
|
补偿 |
-20 ~ 20dB |
|||
|
测长线 |
-20 ~ 20dB |
|||
|
定量线 |
-20 ~ 20dB |
|||
|
判废线 |
-20 ~ 20dB |
|||
|
垂直线性 |
<3% |
|||
|
水平线性 |
<0.3% |
|||
|
发射电源电压 |
DC 200V |
|||
|
发射脉冲宽度 |
负脉冲方波 0.05~0.6μS 可调（步长0.01μS） |
|||
|
发射脉冲内阻 |
不大于10Ω |
|||
|
发射重复频率 |
25~ 400Hz |
声程<150 μS时 |
400/200Hz |
FAST/SLOW |
|
150 μS <声程<300 μS时 |
200/100Hz |
FAST/SLOW |
||
|
300 μS <声程<600 μS时 |
100/50HZ |
FAST/SLOW |
||
|
声程>600 μS时 |
50/25Hz |
FAST/SLOW |
||
|
探头阻尼电阻 |
约120Ω 固定 |
|||
|
放大器输入 |
增益0dB，100% 屏幕高度时约50V峰值输入端噪声约50μV峰值（宽带） 带宽噪声约16nV√Hz峰值 |
|||
|
数字采样 |
8bit 实时50MHz，等效200MHz（硬件实现） |
|||
|
显示方式 |
检波＋，检波－，全波 |
|||
|
显示器件 |
东芝TFT工业彩色液晶显示屏（320x240，5.7英寸），LED背光灯 |
|||
|
液晶屏刷新频率 |
50Hz |
|||
|
闸门 |
进波门、失波门，可调 |
|||
|
动态范围 |
>32dB |
|||
|
灵敏度余量 |
>58dB （与探头有关） |
|||
|
分辩率 |
>26dB （与探头有关） |
|||
|
测厚分辨率 |
0.02mm （厚度小于650mm时） |
|||
|
电源 |
4节5号Ni-MH可充电池2500mAh 外接电源DC9~15V 0.5~0.3A |
|||
|
电池消耗功率 |
约2W （350mm声程、背光强、发射重复频率FAST）约1.5W （350mm声程、背光弱、发射重复频率SLOW） |
|||
|
电池连续工作时间 |
约5小时 （350mm声程、背光强、发射重复频率FAST）约6.5小时（350mm声程、背光弱、发射重复频率SLOW） |
|||
|
储存环境温度 |
－20℃ ~ ＋70℃ |
|||
|
工作环境温度 |
－10℃ ~ ＋50℃ |
|||
|
外形尺寸 |
230 x 146 x 37 mm（不包含旋钮突出部分） |
|||
|
质量 |
约900克 （含4节AA镍氢电池） |
|||
