一、概述

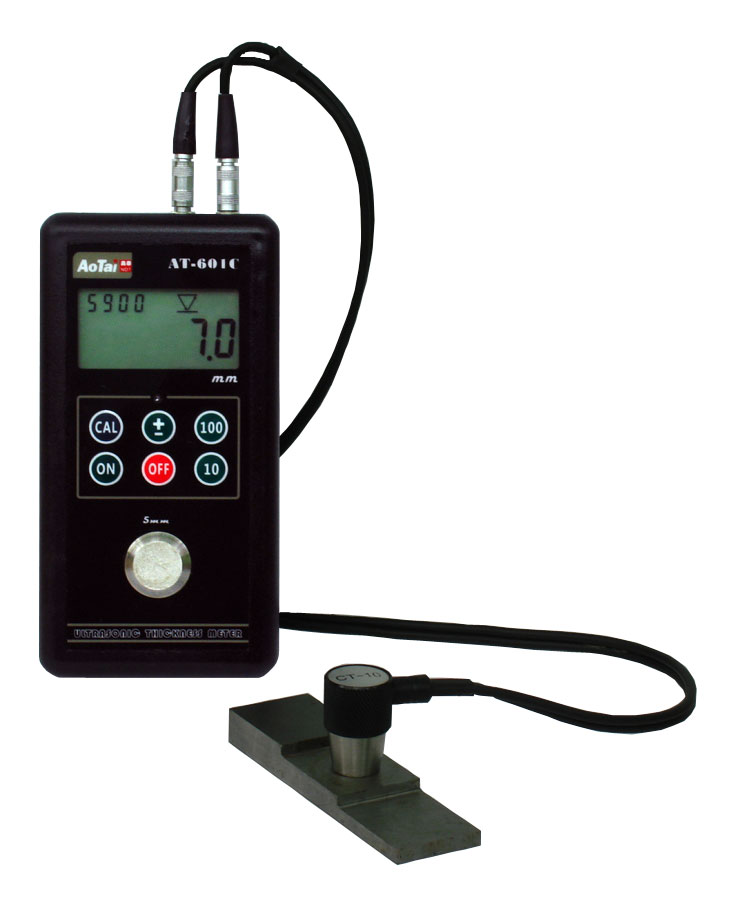

AT-601C型超声波测厚仪是我公司最新推出的小型数字化双显测厚仪，利用嵌入式高速单片机技术及优质进口工业级电子元器件组装调试而成。采用液晶显示测量厚度值，并且同时显示声速，自动校准，实现了已知声速测厚度及已知厚度测声速两大功能。操作简便，稳定可靠，是无损检测工作者的理想的检测工具。
二、技术性能
1、测量范围：1.0mm-220mm（钢）（常规探头）
2、显示方式：8位数定液晶显示，场置背光
3、测量误差：±（0.5%H+0.1）mm
4、声速调整范围：500—9990m/s连续可调
5、已知材料厚度能测声速
6、耦合指示：被测件与探头耦合良好时，显示：

7、电源：2节5号电池
8、欠电压指示：当电源≤2.2V时，显示L
9、仪器外型尺寸：130×67×22（mm）
11、重量：160g
12、使用环境：温度-10℃-50℃
相对湿度≤90%
三、操作键说明




  四、使用方法：
1、将电池放入电池仓内，将探头插入插座。

2、开机：按动键                1-2秒，待显示屏显示：

                                                  仪器即进入测量状态。

3、校准：将涂有耦合剂的探头置于仪器顶端标准试块上，测得一厚度值，，按动                    键，显示屏显示：

然后再将探头放在试块上看出数是否为5.0，如是5.0即校正完毕；如不是再重复一次。此时，如测量钢的厚度即可测量。

4、声速设置方法：开机后，声速为5900m/s的声速，如测量钢可直接校准测量；若测量其它材质时，必须进行声速设置，方法如下：
在设置声速前先在5900声速时校准仪器使之显示屏显示5.0后，

再根据材质声速可按                                                              键，将其声速设置在您所

需测量材质的声速值上。按                    键，声速加或声速减；按                      键声

速加100或减100；按                        键，声速加10或减10。

注：在声速5900m/s状态校正完毕后，再重新设置声速后不需再校准，可直接测量，无论测何种材质均用本仪器上的标准试块校准即可。
5、已知材料厚度测声速：首先完成“3”校正工作，将探头置于已知厚度试块上，按                                                                键，直到显示屏测量数据与已知厚度值相同时（允许误差范围内），此时显示屏上的声速值就是所测材料的声速值。为更准确，应制作几个薄厚不同而材质相同的试块，分别测其声速，取平均值即可。

6、背光使用：周围环境光线暗时，仪器测量背光灯亮。

五、维修及注意事项：
1、本仪器为精密电子仪器，切不可将各种液体漏入仪器内部。
2、仪器使用完毕后，应擦去探头及仪器上的耦合剂和污垢，保持仪器的清洁。
3、非专业维修人员，勿随便拆开仪器，以免带来不必要的损坏，给维修工作增加难度。
4、插拔探头时应捏住活动外套沿轴线用力，不可旋转插头，以免损坏探头电缆芯线。
5、任何情况下，不得使用对探头腐蚀性的液体耦合剂。
6、仪器长时间放置不用请将电池取出，以免电池中的液体对仪器腐蚀。
7、仪器若出现故障请与生产厂家联系。

六、仪器标准配置：
主机AT-601C    1台
探头CT-10    2只
耦合剂    1瓶
5#电池    2节
使用手册    1份
合格证    1份
仪器箱    1只
