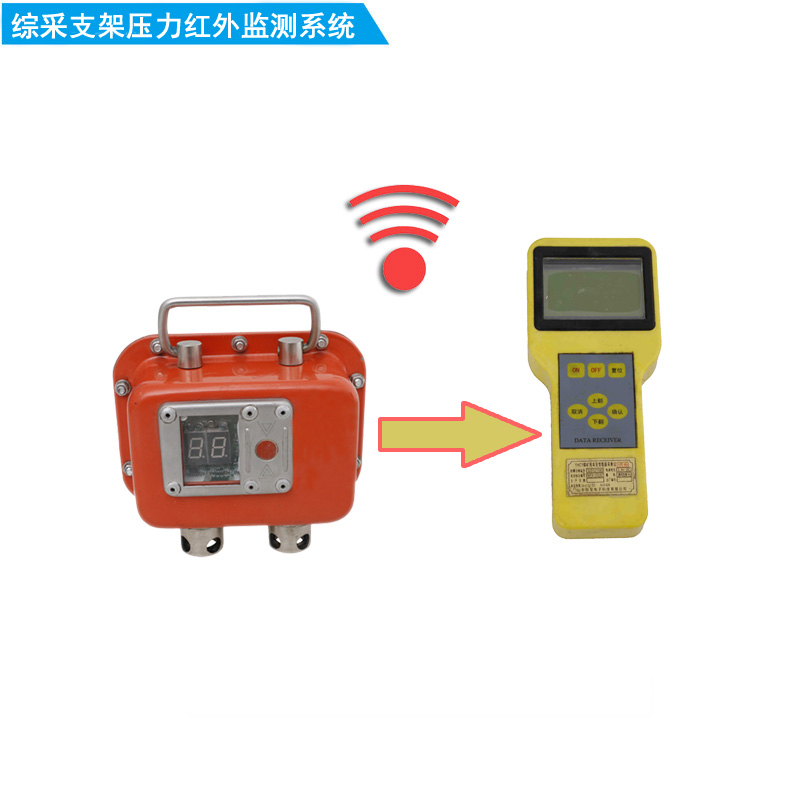

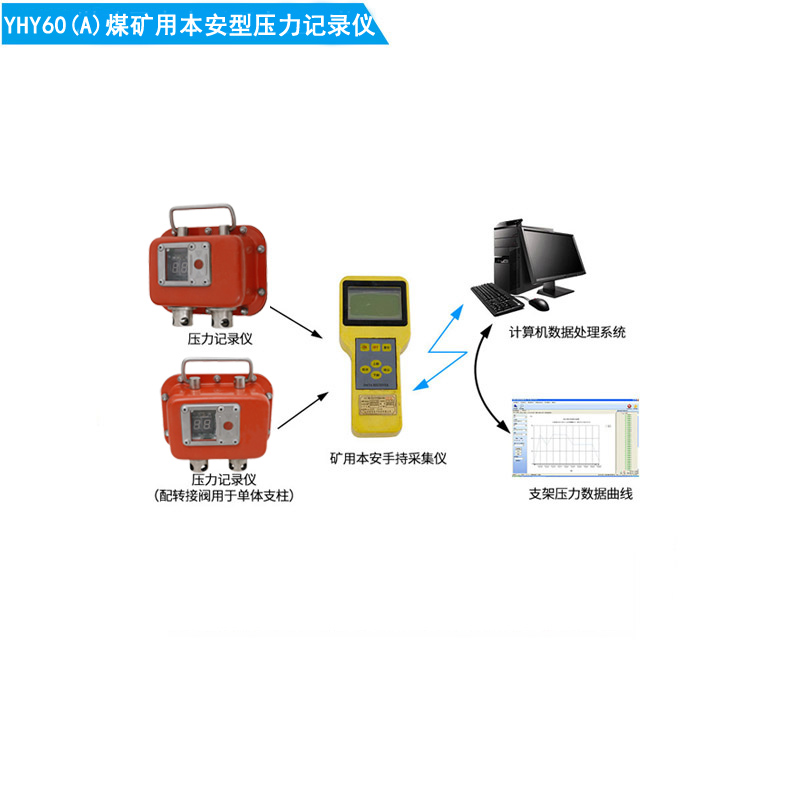

煤矿用本安型压力记录仪，是用于煤矿井下综采支架压力参数监测的智能仪表，是俗称“电脑圆图仪”的组成部分。它具有体积小、操作方便、显示直观、数据处理功能强等特点，输出的报表格式通用性强。它采用了红外无线数据通讯和改进的电池供电系统，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式圆图仪的理想替代产品。
一般要求
记录仪应符合本标准要求，并按照规定程序和国家指定检验单位审批的图样及技术文件制造。
3.2 环境条件
3.2.1 工作环境条件
a) 工作温度：0℃~40℃
b) 相对湿度：≤ 95%（+25℃）
c) 大气压力：80kPa ~106kPa
d) 机械环境：无显著震动和冲击场合
f) 适用于煤矿井下有瓦斯和煤尘危险的环境中。
3.2.2能承受的最恶劣的储运气候条件
a) 高温：+60℃
b) 低温：-40℃
c) 振动：加速度50m/s2
d) 冲击：峰值加速度500 m/s2
3.3 电气性能
a) 额定工作电压：(3.1～4.1)V DC
b) 工作电流：≤130mA
3.4 测量范围
测量范围：(0～60) MPa，分辨率：1 MPa。
3.5 基本误差
不超过：±2MPa。
3.6 本安参数
Uo :4.2V Io:0.42A
