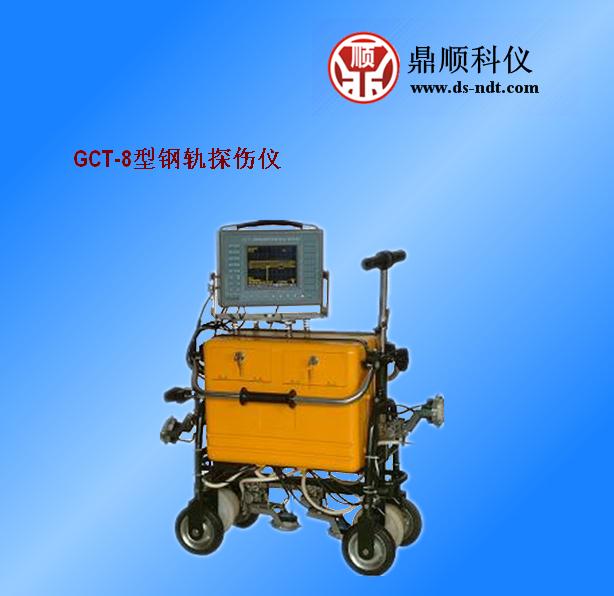

  GCT-8数字式钢轨探伤仪
一、产品简介：
GCT-8数字式钢轨探伤仪执行TB/T2340—2000《多通道A型显示钢轨超声波探伤仪技术条件》。  该仪器在国内首次实现了7通道加B超检测的检测方法和钢轨母材、焊缝检测一机两用的功能，并具有自动增益控制和对外部探头的自动检测功能，标志着国内同类仪器的领先水平。
二、产品特点：
1、7+1个探测通道：
Ø  7个通道用于钢轨探伤，4个70°通道，2个37°通道、1个0°通道。与现有同类仪器相比增加了两个70°探头，加强了对轨头核伤的扫查密度，弥补了同类产品颚部三角区的探测盲区，提高了缺陷检出率。
Ø  备有一个多功能校对通道。该通道具有单、双收发功能选择，预置K0.8、K1.0、K1.5、K2.5斜探头和直探头参数。可用于对缺陷精确校对或进行焊缝探伤作业。
2、A/B两种检测模式。
Ø  具有A型波形显示和B超图像两种工作模式且都可用于仪器的钢轨探伤作业。在A显模式下，仪器可同时进行B超图像记录，按1个键就可以方便地转为B显模式，并显示960mm范围内钢轨的B超图像。
Ø  A/B两种模式都具有存储/回放功能。仪器的内存可以记录A型单幅和动态图像，其中动态图像可以累计记录60分钟，B超图像可记录2000多幅。可在仪器上直接回放，也可通过U盘上传到计算机处理、保存。
3、配备有探伤作业记录装置（GPS定位系统）。
Ø  采用GPS卫星定位技术、高精度位移编码器，对探伤作业的轨迹、上/下道时间、推行速度、推行里程等进行记录。
Ø  记录报警点的B超图像和探伤作业参数（日期和时间、闸门位置和大小、轨型、增益值、电池电压等）。
Ø  这些信息由外置U盘进行全程记录。可满足30天以上的记录要求。
Ø  与本仪器配套的上位机软件可以处理U盘记录的全部信息，可以显示作业路线图、报警点等，并可生成探伤作业报告，便于汇总存档、复检、打印等。
4、大屏幕EL显示器。该仪器采用5.7英寸高亮度、快速反应的EL显示屏，可在强光下(在无遮光罩的情况)、隧道内或夜间工作。
5、理想的补偿曲线。仪器内置多套适用于不同轨型的增益补偿曲线。补偿曲线多达160个补偿调整点，它将极大的加强缺陷的检出能力，同时抑制特定噪波的显示。
6、探头自检功能与自动增益控制。
Ø  仪器能对探头的灵敏度偏低、耦合状态不好、探头故障等情况进行自动检测并提示。
Ø  仪器在自动增益控制状态下工作时，可自动根据钢轨的材质、探头的性能等现场实际情况进行自动增益的调整，使仪器达到最佳的探伤状态。减少了人工调整灵敏度不当造成漏查和误报。
7、伤波定位计算。数字自动显示伤波的水平、垂直、声程等参数，方便检测。
8、环境适应性好。主机外壳为防雨、防风沙设计，可以适应多雨天气和风沙气候；整机可在－40～50℃环境温度范围正常工作。
9、镍氢电池供电和低功耗设计。仪器采用原装进口镍氢电池组供电，整机电流为400mA，正常工作时间不小于10个小时。
10、结构简单、维修方便。主机仅有4块电路板，仪器的维修简单、方便。
三、电气功能：
l  该仪器主机部分有3种检测方式。
l  主机部分有3大系统，分别是键操作系统、显示系统、报警系统。
l  操作系统由键盘构成，用于探伤作业时对仪器的各种参数的设置、输入和修正。
l  显示系统由EL显示器、固定的辅助菜单、活动菜单、扫描线组成。用于显示作业人员输入的各种参数，观察A型脉冲、B超图像。
l  报警系统用于对检测到的回波和仪器的故障进行音频提示。
四、技术指标：
1.  探测通道：8个（含1个校对通道）
2.  工作频率：2MHz
3.  重复探测频率：300Hz
4.  探测范围：0～200±4mm  适于43kg/m和50kg/m钢轨（A～G通道）
                                          0～250±5mm  适于60kg/m和75kg/m钢轨（A～G通道）
                                          0～200±4mm  适于K0、K1、K1.5、K2.5（H通道）
                                          0～300±6mm  适于K0.8、K1（H通道）
5.  探测灵敏度余量：70°通道，灵敏度余量＞40dB
                                                                37°通道，灵敏度余量＞40dB
                                                                  0°  通道，灵敏度余量＞46dB
6.  动态范围：≥16dB(抑制小)，2～6dB(抑制大)；≥26dB(校对及焊缝检测)
7.  水平线性误差：≤2%
8.  重直线性误差：≤15%
9.  增益控制范围：0～80dB
10.  衰减器误差：每12dB不大于1dB
11.  报警阈值：  回波大于满幅度的70%±10%（A~G通道反射式报警）
回波小于回波满幅度的30%±10%（A~G通道穿透式报警）
回波大于满幅度的50%±10%（H通道）
12.  自动增益误差：≤±4dB
13.  储存文件：≥2000个
14.  动态Ａ脉冲图像：≥60分钟
15.  工作电压：24V
16.  额定功耗：9W
17.  工作温度：－40℃～50℃
18.  耦合剂容量：20L
19.  重        量：28㎏
20.  整机外形尺寸：长×高×宽=750×800×350mm
          仪器主机尺寸：长×高×宽=350&#
