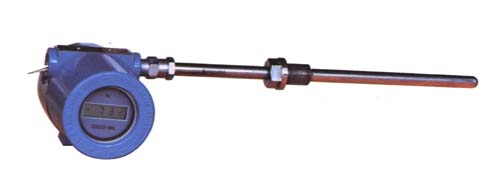

温度变送器模块，SBWR，SBWZ变送器模块_温度变送器模块

温度变送模块，一体化温度变送器(询价，采购，技术咨询）拨打
商务手机：18712056627  王先生（总经理）
办公固话：0550-7516557
简介：
SWBZ型温度变送器模块常用于热电偶测量温度的感温元件，采用24伏供电、二线制模式，支持PT50  ，PT100  ，PT500  ，PT1000四种热电阻和E，J，B，K，N，R，S，T八种热电偶。同时支持测量毫伏信号和电阻信号。可直接安装在传感器接线盒内、信号准确、可远传（最大1000M）、精度高、抗干扰、长期稳定性好、免维护。温度变送器模块已广泛应用于工业控制各领域。

工作原理：
SWBZ型温度变送器模块采用进口集成电路，将热电阻或热电偶的信号放大，并转换成4-20mA或0-10mA的输出电流,或0～5V的输出电压。其中铠装变送器可以直接测量气体或液体的温度特别适用于低温范围测量，克服了冷凝水对测温所带来的影响.

性能特点：
1、供电电压：DC10V～32V；　  　　
2、输出信号4-20mA叠加HART□协议数字通信（两线制），HART通信不影响4-20mA模拟输出；　  　　
3、可通过手操器和PC机组态调试软件远程管理；　  　　
4、内部采用Pt100测量环境温度，以用于热电偶冷端补偿；  　　
5、冷端补偿精度：0.5℃；　  　　
6、阻尼：0-32秒可调；  　　
7、数据刷新率：4次/S；　  　　
8、稳定性：±0.2%/年  　　
9、工作温度环境：-40℃~+85℃，(LCD工作温度范围：-20℃~+70℃)；  　　
10、外形尺寸：￠44mm；  　　
11、安装孔间距：33mm；  　　
12、抗机械振动：10～60HZ，0.21mm正弦波；  　　
13、抗射频干扰：IEC61000-4-3,  20V/M，80～1000MHZ

使用说明：
SWBZ型温度变送器模块的供电电源不得有尖峰，否则容易损坏变送器。变送器的校准应在加电5分钟后进行，并且要注意当时环境温度。测高温时(>>100℃)传感器腔与接线盒间应用填充材料隔离,防止接线盒温度过高烧坏变送器.在干扰严重的情况下使用传感器，外壳应牢固接地避免干扰.电源及信号输出应采用Ф10屏蔽电缆传输，压线螺母应旋紧以保证气密性。只有RWB型有0~10mA输出,为三线制，在量程值的5%以下,由于三极管的关断特性造成不线性.变送器每6个月应校准一次.DWB因受电路限制不能进行线性修正，最好按说明选择量程以保证其线性。

技术参数：




热电阻测量范围  PT100：-200～650℃；CU50：-50～150℃
热电偶测量范围  K分度：300～1200℃；  E分度：200～800℃；S分度：600～1600℃
输出信号  4-20mA，0-10mA,0-10V，0-5V任选
测量精度  热电阻：0.2～0.3%  热电偶：1～2%
温度漂移  0.025%/℃,年漂移小于0.5%
工作电源  +12VDC或+24VDC±10%
工作环境  0～70℃
储存环境  -40～+85℃
负载能力  0～500欧姆
变送器型号命名
与含义  变送器类型  分度号  接线盒  护管外径  固定方式及插入深度
RWB热电阻  PT100  A防水  1-16mm  用文字说明
DWB热电偶  CU50      2-12mm
  价格说明：电话商议  手机：18712056627  王经理（总经理）  热线电话：0550-7516557公司郑重承诺：
1、签订产品质量保障书，承诺-不合格产品绝不出厂。
2、两年内产品质量跟踪服务，并将客户服务记录在档案保存20年。
3、确因产品质量问题，我公司将保修、包退、包换、满足客户要求。
(询价，采购，技术咨询）拨机：18712056627  王经理（总经理）  热线电话：0550-7516557
