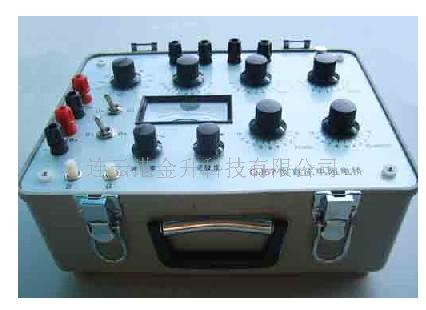

优供单双臂直流电桥QJ57|连云港便携式电流电桥
--------------------------------------------------------------------------------
品牌：出口 产地：国产
价格：0人民币/台 规格：QJ57
简要说明:
详细介绍:
优供单双臂直流电桥QJ57|连云港便携式电流电桥1． 用途和特点：
1．1 QJ57 型是采用凯儿文线路携带式精密型直流双臂电桥。测量范围0。01μΩ~1.111KΩ共分七个量程。由于内副指零仪，并能内装工作电池，故除测量导线外不用任何附件就能进行测量。适合于工矿企业，科研单位的实验室和车间现场乃至野外工地对各类低值直流电阻，如金属导体的电导率，直流分流电阻，开关被触电阻，线缆电阻以及各类电机，变压器绕组的直流电阻等等作精密测量。
1．2 电桥主要电阻元件采用低温度系数饶制而成，并经过严格的工艺处理和长期人工老练；灵敏度高，噪音小，耗电省。
2． 优供单双臂直流电桥QJ57|连云港便携式电流电桥 主要技术指标。
2．1 QJ57 型技术指标全部符合GB3930—83（测量电阻用支流电桥）国家标准，ZBY164—83 。
2．2 主要参数：如表1所示：
表1
倍率 有效量程 分辨率 准确等级指数(C) 基准电阻(RN) 测试电流
×10-3 0~1.11110μΩ 0.01μΩ 2 1 mΩ 3．4A
×10-2 0~11.111Ω
μ 0.1μΩ 0.2 10 mΩ 1．1A
×10-1 0~111.11Ω
μ 1mΩ
0.05 100mΩ 550mA
×10 0~1.1111Ω
μ 10mΩ 1 Ω 100mA
×10 0~11.111Ω
μ 100mΩ 10Ω 15mA
×102 0~111.11Ω
μ 1Ω 100Ω 1.5mA
×103 0~1.111kμ 10Ω 1 kΩ 200μA
2.3 基本误差允许极限：
Elim=±C%（RN/10+x）
式中： Elim:基本误差允许极限， RN：基准值
C：准确度等级指数 X：测量盘示值
2.4 使用环境条件：
a：参考值：20±0.5℃ 相对温度:40%~60%
b: 标称值: 20±5℃ 相对温度:20%~75%
2.5 指零仪
a: 内附指零仪有机械和电气调零装置,,灵敏度可以调节。
b : 阻尼时间不大于4秒。
c: 灵敏度:电桥从平衡点开始，电阻值偏离一个等级数值时,指零仪指针偏转应不小于1格.
d: 噪 音:指针抖动不大于1/3格.
e: 在电桥背面电池盒内装有外接指零仪插座.
2.6 电源:电桥工作电源为R40型1.5V干电池并联使用,内附指零仪电源为6F22型9V干电池一节..
2.7 外型尺寸:30mm×250mm×160mm
2.8 质 量:约6KG
3. 优供单双臂直流电桥QJ57|连云港便携式电流电桥基本工作原理
QJ57 型原理线路如图 1 所示.电桥由培率臂,测量盘,指零仪和电源回路四部分组成。其中倍率臂由对称的七对电阻组成，接在桥路的是定值标准电阻 RS，接在电源回路的是限流电阻。测量盘由5步进盘组成，是典型的凯尔电路。
4． 使用方法：
4．1 准备。
在电桥背面电池盒内按极性接入2节1号干电池和1节6F22型9V集成电池，将倍率开关由“断”分别旋到“BV”和“GV”位置，电源电压检查：指零仪电表指针应进入绿色线条区，表示电桥工作电池和指零仪电池电压正常。预热5分钟之后，调节“调零”旋扭，使指针指“0”，讲倍率盘和测量盘来回旋转数次，以使开关，滑盘接触良好。
4．2 测量：
将被测电阻按四端扭法接入电桥的C1，P 1， P2， C2 接线柱，如图2所示，其中AB之间为被测电阻。测量0.1Ω以下电阻时，测量用连接导线电阻应不大于0.01Ω。
估计被测电阻的大小，适当选择倍率和测量盘，按下：“G”“B”按钮同时调节测盘，使指零仪重新指零，此时电桥平衡，被测电阻Rx为：
Rx =倍率×测量盘示值
指零仪灵敏度开始时应放在较低位置，电桥初步平衡再提高，这样既能缩短测量时间又可以防止指零仪指针的损坏。
4．3测量盘：为了使测量值有足够的有效位数，应适当选择倍率，使第一测量盘（最左边）示值不为0，以确保测量的准确并有足够的分辨力，其中第一测量盘左下方圆点为小数点，各测量盘上“X”符号表示值为10。
4．4 外接电源和外接指零仪：
当需要较长时间连续测量低值电阻时，建议采用外接电源供电，将电源选择开关拨到：“B”外，外接电源按极性从“B”外接线柱接入。若测量时内附指零仪灵敏度不够时，可以从G为接线柱接入高灵敏度外接指零仪，同时将选择开关拨向“G外”
5．注意事项
5．1 测量0.1Ω以下电阻时“B”按钮应间歇使用，以节约用电。在测量带电感的直流电阻时，应先按“B”，再按“G”；断开时，应放：“G”后放“B”
5．2 在测量大中型变压器线圈电阻时，必须将四根测量导线绞合在一起，以提高对电磁和地磁场的抗干扰能力，为了进一步提高抗干扰能力，接地“ ”接线柱应与大地接地线相连。
5．3 电桥使用
●并用用户设计开发特殊需要专用仪器仪表设备。
●承接原上海电工仪器厂生产的仪器修理设备。
●并提供如JZ72放大板，检流计，各类开关，锰铜电阻元件等备品配件
