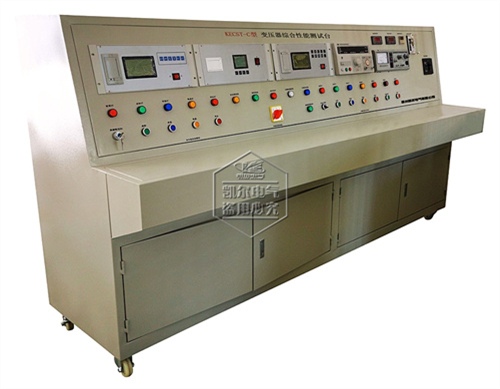

KECST型变压器特性综合测试台

一、产品简介
KECST型变压器特性综合测试台是根据电力用户需求将变压器空载短路测试仪、变比组别测试仪、直流电阻测试仪、电动调压器等组合而成。本测试仪可测量变压空载电流、空载损耗、短路损耗、阻抗等参数，还可测量变压器的直流电阻、变压比、变比误差、接线组别等。如用户需要耐压测试，可外配高压试验变压器（可放置于本测试台内部），即可进行交直流耐压泄露试验。
KECST型变压器特性综合测试台是测量变压器、空载短路、变比、直阻、耐压、控制于一体的专用测试设备，具有体积小、重量轻、准确度高、测试简便，是电力部门更新换代的理想产品。
二、主要特点
本测试台采用240×64点阵液晶显示屏（带背光）同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数。可测试空载和短路试验所需的电量参数。线性范围宽，读数重复性好，性能稳定。空载、短路试验时，具有测量参数可同步取样，避免了表计多及读数不同步造成的误差。
三、工作条件
1、环境温度：0～40℃
2、相对湿度：20％～85％
3、工作电源：380V（三相四线）、50HZ±5Hz
4、输出电压：0～430V
5、输出电流：0～100A
6、测量范围：1600KVA/10KV 电力变压器
A、空载短路试验部分
仪器特点：
1、采用240×64点阵液晶显示屏（带背光）同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数；
2、可测试空载和短路试验所需的电量参数；
3、线性范围宽，读数重复性好，性能稳定，且可打印；
4、技术指标：

参数	技术指标
电压（V）	量程 500V±（读数的 0.1％+量程的 0.1％）
电流（A）	量程 80A±（读数的 0.1％+量程的 0.1％）
功率（W）	±（读数的0.1％+量程的0.1％）
功率因数	范围 0-1 精度±5个字
频率	40 - 60Hz 0.05％

B、变比测试仪部分
仪器功能：
1、可测量0～11各种组别（含Z接线）变压器，由内部软件控制测量，外部操作简单；
2、具有分接测试功能，应用方便；
3、高低压隔离，可测量自耦变压器；
4、具有对未知组别、变比进行分析功能；
5、自动保护系统完整，避免仪器损坏，能自动记录20组数据，断电数据不丢失且可打印；
6、技术指标：
（a）变比设计测试范围：1～10000
（b）准确度：0.2％（1～5000）
（c）误差分辨率：0.1％
C、直流电阻测试部分
仪器特点：
1、采用高准确度16位A/D转换器，测量数据稳定，重复性好；
2、测试电流设定方便快捷；
3、采用背光汉字液晶显示，清淅度高、操作简便；
4、技术指标：

（a）电阻测量范围：1mΩ～2000Ω，显示分辩率1uΩ
（b）电阻、电压、测量准确度：0.2％
（c）电流源输出范围：0.1A、1A、10A
（d）电流源输出功率：100W
