一、  涡街流量计概  述

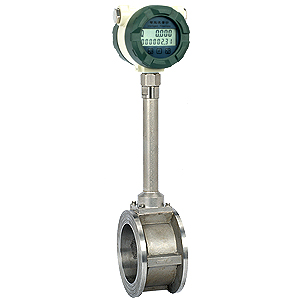

        LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
        涡街流量计仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。

二、  涡街流量计仪表特点与用途
涡街流量计特点：
n  涡街流量计无可动部件，长期稳定，结构简单便于安装和维护
n  涡街流量计采用消扰电路和抗振动传感头，具有一定抗环境振动性能
n  涡街流量计采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
n  涡街流量计由软件对仪表系数非线性进行修正，提高测量精度
n  涡街流量计压力损失小，量程范围宽
n  涡街流量计采用EEPROM对累积流量进行掉电保护，保护时间大于10年

涡街流量计用途：
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

三、涡街流量计技术参数
公称通经（mm）    15，20，25，40，50，65，80，100，125，150，200，250，300
仪表材质    1Cr18Ni  9Ti
公称压力（Mpa）    PN1.6Mpa；PN2.5Mpa；  PN4.0Mpa
被测介质温度（℃）    －40～+250℃  ；－40～+350℃
环境条件    温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级    测量液体：示值的±0.5
测量气体或蒸汽：示值的±1.0、±1.5
量程比    1:10；1:15
阻力损失系数    Cd<2.6
输出信号    传感器：脉冲频率信号0.1  ~  3000Hz  低电平≤1V  高电平≥6V
变送器：两线制4  ~  20mADC电流信号
供电电源    传感器：+12VDC  、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
信号传输线    STVPV3×0.3（三线制），2×0.3（二线制）
传输距离    ≤500m
信号线接口    内螺纹M20×1.5
防爆等级    ExdIIBT6
防护等级    IP65
允许振动加速度    1.0g
（武汉_成都_长沙_合肥_南昌_昆明_贵阳_襄樊_十堰_宜昌_荆州_荆门_黄冈_黄石_恩施_潜江_天门_仙桃_咸宁_赤壁_孝感_随州_岳阳_株洲_常德_湘潭_张家界_益阳_邵阳_衡阳_怀化_绵阳_乐山_眉山_自贡_达州_永州_南充_宜宾_巴中_九江_新余_景德镇_萍乡_宜春_赣州_上饶_抚州_吉安_芜湖_滁州_淮南_淮北_安庆_六安_阜阳_宣城_宿州_铜仁_曲靖_六盘水_遵义_泸州_毕节_玉溪_红河等城市）专业生产电磁流量计|涡街流量计|涡街流量计|天然气流量计|气体涡轮流量计|液体涡轮流量计|靶式流量计|椭圆齿轮流量计|超声波液位计|孔板流量计
    四、涡街流量计产品型号与标记
产品型号与标记    说明
种类LUG                                                    利用卡门涡街原理，流量传感器
检测方法    B                                应力式检测
      —
法  兰  连  接    1                        表体法兰标准：GB/T9119?10－2000
法  兰  卡  装    2                        产品出厂自带卡装法兰、螺栓及垫片
被测介质    压缩空气    1
    一般气体    2
    液        体    3
    蒸        汽    3
口        径    01                20mm
    02                25mm
    04                40mm
    05                50mm
    06                65mm
    08                80mm
    10                100mm
    12                125mm
    15                150mm
    20                200mm
    25                250mm
    30                300mm
信号及转换器类型    Z            一体型
          N        电压脉冲
        A        4～20mADC，二线制
        B        电池供电，现场液晶显示
        C        现场液晶显,  示，4～20mADC
    F              分体型
      N        电压脉冲
    C        4～20mADC，带电流指示表头
      E    防爆，ExdIIBT6
    N    不防爆
例：选用一台法兰卡装式防爆型涡街流量计测量蒸汽，管道为DN50、现场需要显示流量并远传电流信号  ，其产品型号应为：LUGB-2305ZCE

流量范围：
仪表口径
(mm)    液体
测量范围(m3/h)    气体
测量范围(m3/h)
20    1～10    5.5～50
25    1.6～16    8.5～70
32    2～20    15-145
40    2.5～25    22～220
50    3.5～35    36～320
65    6.5～68    50～480
80    10～100    70～640
100    15～150    130～1100
125    27～275    200～1700
150    40～400    280～2240
200    80～800    580～4960
250    120～1200    970～8000
300    180～1800    1380～11000
