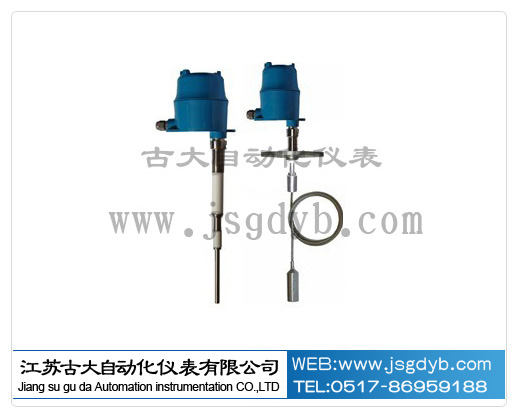

射频导纳物位变送器_射频导纳物位变送_江苏古大自动化仪表有限公司

一、概述及应用：

        变送器由检测、变送两部份组成。检测部份由探头、保护套、传感器组成；变送部份由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中  用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初始状态下，调整可变电容  的大小，使电桥平衡，则输送给解调器的电压将为零，当容器中的物位发生变化上升时，容量增大，电桥失去平衡，这时输送给解调器的电压将不为零，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4～20mADC电流，远传至控制室集中控制、记录，实现工艺流程的自动控制。

        可广泛用于石油、化工、冶金、医药、电力、食品、造纸等工业领域的液位料位连续测量。

二、产品特点:

        独特的电路设计：能可靠的测量几乎所有的过程介质物位，而不受传感器上温度、湿度的变化影响。

        射频导纳技术：高可靠性、通用性、没有易损的可动部件，因而使用寿命长。

        使用范围广：几乎用于所有场合的液位、颗粒状材料、粘稠材料、混合介质测量。

        量程范围大：300mm~30m可供选用。

        安装简单方便：调试方便、成本低、无须另设旁路管道、密封材料和各种阀门，可全部采用顶置安装。

        多种多样电极：化学适用性极强的探头，刚性、挠性、带重锤的或者带紧固装置的

        多种结构形式：分离型、整体型、抬高型

三、技术参数:

        安装方法：螺纹：螺纹一体化安装、螺纹分体式安装

        法兰：法兰一体化安装、法兰分体式安装

        测量范围H(m)：  300mm~30m范围内可任意选用)

        工作压力（MPa）：1.6、2.5、4.0

        连接方法：管螺纹、法兰可选

        接液材质：探头316L、1Cr18Ni9Ti

        螺纹法兰:316、1Cr18Ni9Ti

        工作温度：-20~250℃

        精确度：±1%

        输入电压：额定电压24VDC        最低输入电压15V        最高输入电压32V

        输出信号：4～20mA二线制

        负载电阻：额定负载电阻250Ω

        环境温度：–40～+75℃

        电气接口：M20×1.5内螺纹

        相对湿度：≤85%

        防爆标志：隔爆型
