一、概述及应用：

        GDGW52L型导波雷达，可发出高频率微波，沿着探杆传播，由于遇到被测介质，介电常数突变，引起反射。发射脉冲与反射脉冲的时间间隔与被测量介质的距离成正比。同时，导波雷达也可以测量两种不同介质的界面，充分利用介质的介电常数的不同。但测量条件是上层介质不导电，或其介电常数比下层介质介电常数小10倍以上。脉冲的工作方式可测小介电常数介质，并安全适用于各种金属，非金属容器内,对人体及环境无伤害。煤厂，电厂、石油化工、食品行业及一般工业应用。

二、产品特点：

        可以测量介电常数大于等于1.4的任何介质

        适用于测量粘稠液体，或温度和压力变化大的场合

        适用于测量明显的挥发性气体介质、用于泡沫、挂壁和结垢、表面波动、鼓泡或沸腾、高频装卸料、超低液位工况介电常数或比重变化的介质应用场合

        输出信号4~20mA/HART

        用于固体颗粒、粉末介质、粉尘飞扬大的介质

三、技术参数
    应用  适用于大量程。可测固体和液体介质。适用复杂测量，液体和固体颗粒状介质，大粉尘环境。  适用于固体和液体介质测量，粉状颗粒介质。  固体、液体测量，颗用于介电常数比较小的液体。
测量范围  0~25米  0~6米  0~6米
连接方式  螺纹（G1-1/2″.1-1/2″NPT）,法兰（DN50/80/100/150）
料仓开口  螺纹（￠40）,法兰（DN50￠60/DN80￠90/DN100￠110/DN150￠160mm）
工作温度                                  －40～230℃
工作压力                                  －1.0～4.0MPa
精度                            0.2%±1mm(顶部盲区500mm)
采样                                回波采样55次/秒
防爆等级                                  Exia  ⅡCT6/Exd  ⅡCT6
防护等级                                          IP66
信号输出                      两线4~20mA/HART或三线4~20mm
天线材质                                    不锈钢
电源  电源：24VDC(±10%);波纹电压：1Vpp;耗电量：最大22.5mA
环境温度                                          －40～80℃
电缆接口                        M20×1.5(电缆直径7-10mm)

四：产品选型

企标  分隔线  型号  探头形式  防爆  连接方式  材质  探杆量程长度  工作压力  工作温度  编程器  接线方式  说明
GD                                              企标
    －                                          无定义
    GW52L                                      导波雷达物位计

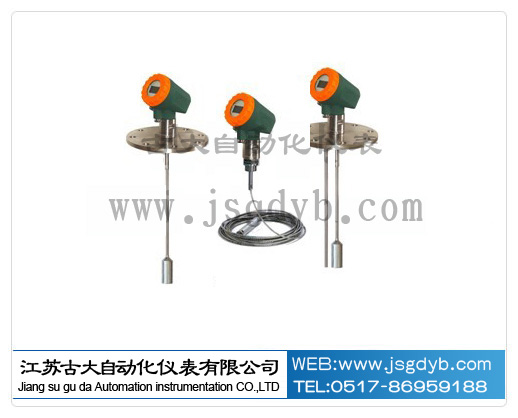

    A                                  缆式探头
B                                  单杆式探头
C                                  平行杆式探头
    P                              非防爆型（普通型）
I                              本安防爆型（EXia    ⅡCT6）
F                              隔爆型（Exd  ⅡCT6）
    1                          螺纹G1-1/2″
2                          螺纹1-1/2″NPT
3                          法兰DN50PN1.6(HG20594-97)
4                          法兰DN80PN1.6(HG20594-97)
5                          法兰DN100PN1.6(HG20594-97)
6                          法兰DN150PN1.6(HG20594-97)
    1                      碳钢
2                      不锈钢
    XXX                  例：800代表800mm
    0              常压
1              1.6MPa
2              2.5MPa
3              4.0MPa
    M          普通－40～150℃
H          高温－40～230℃
G          超高温－40～350℃
    Y      带
N      不带
    1  两线制  DC24V  4~20mA/HART
2  三线制  DC24V  4~20mA
GD  －  GW52L  A  P  1  1  XXX  0  M  Y  2  完整选型
