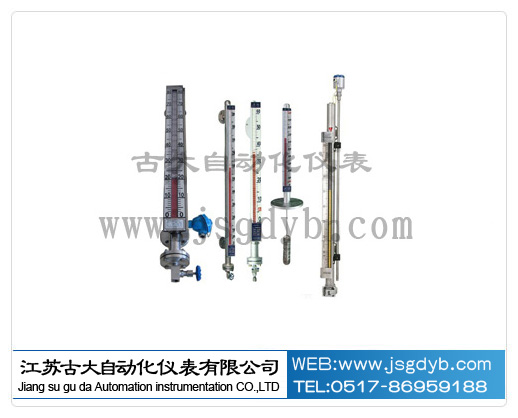

磁性浮球液位计_磁性浮球液位计_江苏古大自动化仪表有限公司

一、概述及应用：

        1.液位计是利用其内部的磁性浮子随液位变化产生的磁位移，使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。当
浮子下降时，由红色转为白色，红色始终表示液位的高低。
        适用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位的检测。能就地显示
各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位
的目的。
        2.  插入式磁性浮球液位变送器的主导管内装有一组干簧管和精密电阻，当管外带有环形磁钢的浮球因浮力随液位上下变化，
相应在主导管内位于液面处的干簧管在磁场作用下依次闭合（接通）使回路电阻值发生变化，经专用模块转换成电流输出。
        用于化工、电力、造纸、造船、环保、食品等行业，承压（开口）容器内介质的液位的测量，用于地下槽、池、高层水箱的液
位测量，更为简单、可靠、最为理想。
二、产品特点：
        1.液位测量除现场显示外，可远传液位信号，实现报警和自动控制。
        2.显示直观醒目，显示方向可根据用户要求改变显示方向。
        3.测量范围大，不受容器高度限制。
        4.显示器组件与被测介质完全隔离，故密封性好可靠安全。
        5.结构简单，安装方便，维修简易。
        6.耐腐蚀，防爆。
        7.可将液位的变化转换成4-20maDC电流信号
        8.无论量程多大都可以正常工作，输出4-20maDC电流信号
        9.使用极限开关来实现上下限的控制
三、技术参数：

报警触点  常开、常闭；220Va.c/A(阻性)、24VDC    0.5A
型号  GD57L基本型
测量范围  300-16000mm
介质温度  ≤380℃
工作压力  1.0      1.6      2.5MPa
被测介质密度  ≥0.5g/cm3
指示误差  ±10mm
法兰标准  HG20592-20635-97其他法兰标准请用户在订货时注明
接液材质  1Cr18Ni9Ti、304、316L、衬F46  等
界位比重差  ≥0.15g/cm3
型号  GD57L变送器型
测量范围  0-6000mm
测量精度  ±10mm
介质粘度  ≤0.4Pa.s(对粘度大或低温易结晶介质要选用夹套型)
介质密度  ≥0.5g/cm3
工作压力  1.0      1.6      2.5MPa
工作温度  80℃        120℃        200℃
法兰标准  HG20592-20635-97其他法兰标准请用户在订货时注明
输出信号  4-20ma两线制
电源电压  DC24V
防爆等级  Exid  II  CT6
防护等级  IP65
