路灯电缆故障测试仪
- 价 格：
面议 /
套
- 供 应 地：陕西省西安市
- 发布公司：西安东汇电气有限公司
- 产品型号：TDL-2B
- 品 牌：东汇电气
- 发布日期：2012/11/29 17:08:24
- 联系人QQ：1029375633
详细说明
TDL-2B路灯电缆故障检测仪 029-83698511，qq:1292516312

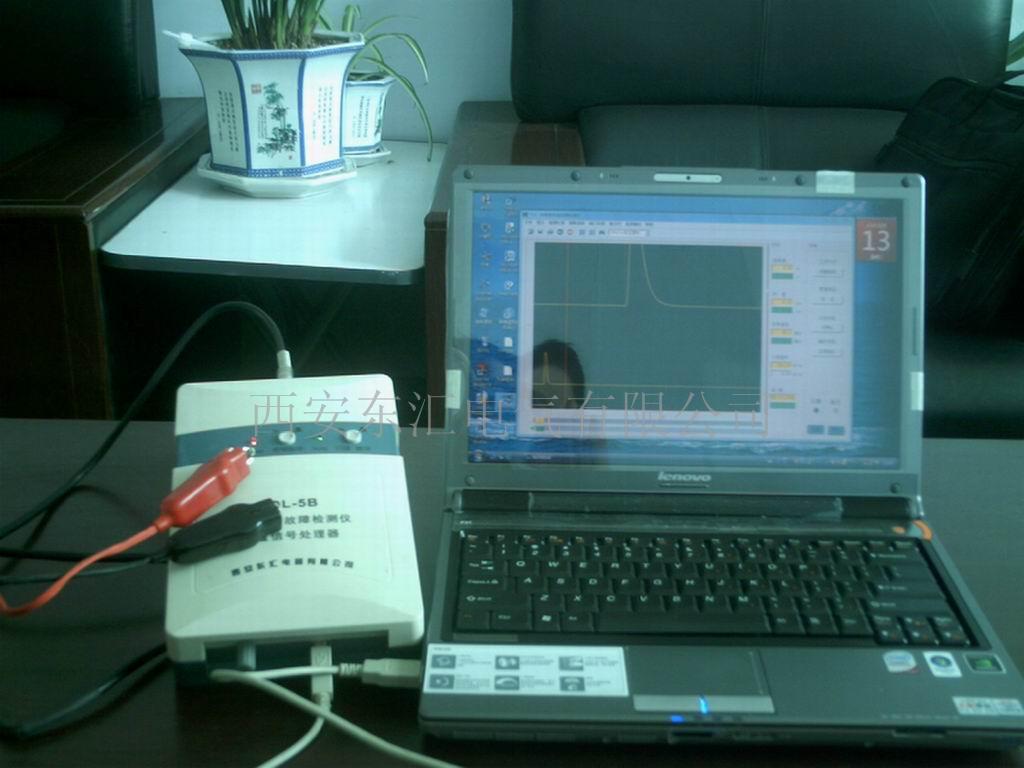

TDL-2B路灯电缆故障检测仪是我公司为广大用户精心设计和制造的全新一代便携式智能电缆故障检测仪器，采用高速数据采集与DSP数字信号处理技术，以电缆测试主机（数据采集器）通过USB接口配以笔记本电脑，可以快速准确测试各种高低压电力电缆、路灯电缆、同轴通信电缆、动力电缆的各种低阻、短路、断路、接地、高阻泄漏性故障和高阻闪络性故障。设计新颖，操作简单，体积小，重量轻，便携耐用。
该电缆故障检测仪适用于路灯电缆故障快速检测，配套TDW-1便携式路灯电缆故障定位系统，可以对路灯电缆进行测距、找路径、故障精确定点三位一体的快速测量。
本仪器的设计秉承了我公司一贯的高科技、高精度、高质量的原则，将电缆故障测试水平提高到了一个全新境界。TDL-2B路灯电缆故障检测仪具有测试准确、智能化程度高、适应面广、性能稳定、软件界面友好等显著特点。
实践证明：TDL-2B路灯电缆故障检测仪是目前国内档次最高的专业仪器，其无与伦比的科技水平，精美华丽的外观以及优良的服务深受广大用户的青睐！
一、产品特点
1. 电池供电，主机由笔记本电脑供电，便携。
单端测试18KM，误差小于0.1%
准确测试各种高低压电力电缆、同轴通信电缆、动力电缆的各种低阻、短路、断路、接地、高阻泄漏性故障和高阻闪络性故障
2. 基于WINOOWs2000/XP操作系统，界面友好。
3. 多种测试方法并用，如低压脉冲法、冲击高压电流取样法、冲击高压闪络法（冲闪法）等。
4. 先进的数据采集与DSP数字信号处理技术，使电缆故障测试波形清晰客观，拐点一目了然，使波形判读快速、简单、准确。
5. 双波对比技术，波形任意压缩、伸展、存储、调用，功能键少，操作简单，易掌握。
6. 抗电磁干扰设计，测试稳定、可靠。
7. 特殊电路设计，高压不死机。
8. 采用电池供电，电流取样技术，测试人员与高压隔离，人机安全
9. 服务及时，难测故障可将波形通过E-mail发给我们，当即可得到专家的分析和指导。
10.整机保修三年 免费培训，免费跟踪服务，免费升级软件。
二、 技术参数
最大测距范围: 18Km
测量精度: 测量范围小于1Km时测量误差不大于1m
测量范围大于1Km时测量相对误差不大于0.5%
测量盲区: 冲击电流取样法无测试盲区
低压脉冲法盲区小于10m
脉冲幅度: 在50Ω时不小于250V。
脉冲宽度: 0.2μs、2μs、4μs三种（对应于短距离、中距离、长距离）。
采样频率: 40MHz、20MHz、10MHz、5MHz。（可增至100 MHz）
系统测量误差：主机测量结果再配合数显同步定点仪测量，系统误差为零。
读数分辨率: V/2f V 电波在电缆中的传播速度（m/μs） f 采样频率（MHz）。比如油浸纸电缆的传播速度为V=160m/μs，用f=40MHz采样， 则读数分辨率为
160/（2×40）＝2m
同屏双通道波形显示：用于观测故障段扩展波形和全程压缩波形。可以将以前采集存储的波形随时调出进行同屏对比分析，更有利于冲击闪络测试波形的分析判断。
预置了5种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；矿用橡套电缆：100m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）。
对于其它非动力电缆，可以在输入该电缆的已知全长后测出电波在该电缆中的传播速度。
采样方式：电流取样法。
电源：直接取自USB接口，电流不大于260mA。在笔记本电脑充满电的情况下，仪器可连续工作2.5小时。
工作温度：－10～50ºC
重量：0.5Kg
附件：TDW-1便携式路灯电缆故障定位系统
便携式路灯电缆故障定位系统，实际上可以由便携式测距仪和便携式定位仪组成，很多市政工程管理处路灯所，不需要测距仪，只要快速定位的便携式定位仪，下面是我公司开发的全国最先进的路灯电缆故障定位系统：（TDL-2B智能路灯电缆故障检测仪中定点仪和路径仪组合,如果需测距，配测距仪即可）

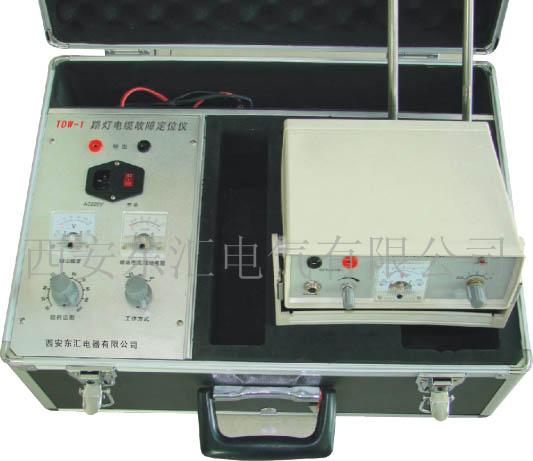

TDW-1型路灯电缆故障定位仪，又称低压电缆故障定位仪，使我公司针对低压电缆的特点而研发出来最新低压电缆故障测试仪器，它既适合市政路灯电缆故障，也可以作为“冲闪法”电缆故障测试仪的配套仪器，此仪器从实用性出发，恰好弥补了“冲闪法”电缆故障测试仪使用缺陷，二者优势互补，相得益彰，组成一套较完美的低压电缆故障测试仪。同时对高压电缆的低阻、断路故障也可快速定点，提高工效数倍。
本仪器是路灯电缆维护、路灯电缆故障查找的便携式、操作简单、高精度仪器。
优点特点：
★操作简单，无需分析波形。
★便携式，单人轻松操作。
★基于DSP数字技术，定点准确。
★故障点定位的同时，查找电缆走向、埋深。
★抗干扰强，不受分叉、穿管等因素影响。
★电缆上方系硬质路面，如地砖、水泥路面也不影响。
★低压电缆的各种故障，开路、短路、断路、接地、死接地，外皮破损，电缆受潮，电缆氧化，泄露性故障等。
★无需断开保险情况下，完美测试。
★无需引入高压设备，安全轻松。
