工作原理：

导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，最终转化成与物位相关的电信号。

能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的最大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。

适用范围及特点：

导波微波物位仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。

具有以下特点

1、通用性强：可测量液位及料位，可满足不同温度、压力、介质的测量要求，最高测量温度可达800℃，最大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。

2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。

3、免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护。

4、抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。

5、准确可靠：测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。

主要技术参数：

正常工作条件：

环境温度：-20～50℃；

相对湿度：5%～100%（包括直接湿）；

环境压力：86kPa～108  kPa；

测量范围：  0～6米，缆式最大可达35米；

过程连接：  螺纹  或者法兰；

过程温度：  -40  -250℃；

过程压力：  0.1～6Mpa；

工作频率：  1.8GHz；

响应速度：  ≥0.2s（根据具体情况而定）

重  复  性：  ±  3mm  ；

分  辨  率：  1mm  ；

电流信号：  4～20mA/HART；

精　　度：  <0.1%  ；

通讯接口：  HART  通讯协议  ；

电　　源：  24V  DC(+/-10%)  /波纹电压：1Vpp；

耗  电  量：  max22.5mA  ；

防爆认证：  Exia  II  CT6  ；

外壳保护等级：  IP68；

两线制接线：  供电和信号输出公用一根两芯线；

电缆入口：  两个M20ⅹ1.5（电缆直径5  …  9mm）。

型号及说明：

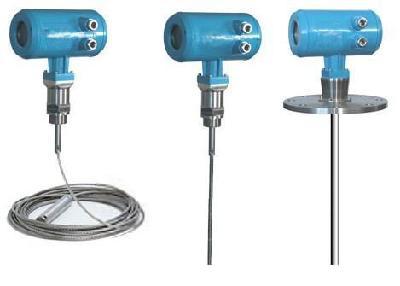

TQ-DLUL
  厂家代号


  C1
  8㎜缆式探头/不锈钢（最大量程35m、-40~250℃）
  探头型式及材料

C2
  10㎜杆式探头/不锈钢（最大量程6m、-40~250℃）

C3
  同轴管式探头/不锈钢（最大量程6m、-40~350℃）

0
  螺纹连接
  过程连接

1
  标准法兰

0
  一体化（普通型）
  电子部件相关

1
  分离型（3m电缆）

2
  其他

P
  普通型
  防爆选项

I
  本安型

1
  现场显示
  显示及编程器

2
  编程器

3
  现场显示+编程器

4
  无


  X
  客户的特殊要求：如防爆外壳、量程等
  其他选项


订货需知：

为了能更好的为您提供服务，请您根据您的实际情况，参照选型说明（未尽事项，请来电咨询），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。

按设计和使用要求未能选出适当的仪表时，请提出问题和要求，我们的专业人员将协助您选型或为您设计制造特殊的产品，请至少提供下列资料：工作压力、工作温度、介质名称、对材料的要求等。
