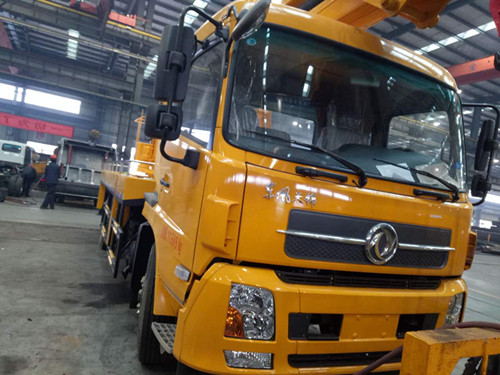

东风5米轴距天锦22米高空作业车报价图片 王经理
18872993330
1、高空作业车工作用途
通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
2. 适用标准
供货方应使用最新颁布执行的国家标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到国家标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
引用有以下标准：
1）GB/T9465《高空作业车》
2）GB3766 《液压系统通用技术条件》
3）GB7258《机动车运行安全技术条件》
4）GB1589 《汽车外廓尺寸载荷及质量限值》
5）GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6）GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7）QC/T252 《专用汽车定型试验规程》
8）JB/ZQ3011工程机械焊接通用技术条件
9）JG5099 《高空作业机械安全规则》
10）CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
3、使用环境条件
1)海拔高度： ≤1000米
2)环境温度： -5℃～ +40℃
3)相对湿度： ≤95%（25℃）
4)抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g
同时作用持续三个正弦波
安全系数 1.67
5)最大日温差： 15℃
6)日照强度(风速0.5m/s时)：0.1W/cm2
7)最大风速： ≤ 10.7m/s1）
4、 主要技术参数
车型号
JDF5111JGKDFL4/ JDF5120JGK22DFL5/ JDF5120JGK22E5
主要技术参数
底盘型号
长×宽×高（mm）
后悬
总质量（Kg）
轴距
发动机排放
DFL1120B13
10400×2498×3950
3100
11495
5000
国IV
DFL1120B21
10400×2498×3950
3100
11595
5000
国V
EQ1161LJ9BDE
10400×2470×3900
3090
12300
5200
国V
上装基本配置
臂架
臂架形式
三节折臂
材料
高强度钢板HQ60/5mm
臂架截面
四边形
起伏角度
0°-70°(相对水平面)
作业工况
最大作业高度
22m
最大作业高度时作业幅度
2.4m
最大作业幅度
9.6m
最大作业幅度时作业高度
11.3m
回转
双向360°连续回转
吊臂
最大起吊质量
900Kg
伸缩起重臂
伸缩长度2m
最大起吊高度
13m
最大起吊幅度
9.2m
起升机构
W15；单绳拉力800 Kg
钢丝绳
（60m）Φ8
吊钩
1T
支腿
支腿型式
前后H型
支腿材料
型材Q345B/5-10mm
支腿跨距
纵向（mm）：6200，横向（mm）：4000
