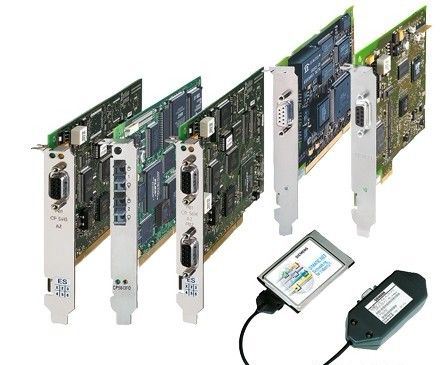

西门子CP5611通讯网卡/主板 西门子cp5611通讯板 西门子cp5611网卡 西门子cp5611通讯处理器
CP 5611 A2 西门子CP5611通讯网卡
西门子CP5611 A2网卡6GK1561-1AA01
CP5611通讯网卡
西门子CP5611通讯卡
COMMUNICATION PROCESSOR CP 5611 A2 PCI-CARD (32 BIT; 3.3/5V;33/ 66 MHZ) FOR CONNECTION TO PG OR PC WITH PCI-BUS TO PROFIBUS OR MPI (NO WIN9X-SUPPORT!) CURRENTLY ONLY 32BIT SUPPORT IN CONNECTION WITH SIMATIC NET V8.2 SW!
传输速率
传输率
接口 1 上 / 符合 PROFIBUS
最小值
9.6 kbit/s
最大值
12 Mbit/s
接口
电气连接数量 / 接口 1 上 / 符合 PROFIBUS 1
电气连接方式 / 接口 1 上 / 符合 PROFIBUS 9 针 Sub-D 插口 (RS 485)
电源电压、电流消耗、功率损耗
电压类型 DC
电源电压
1 / 来自背板总线
5 V
相对对称公差
5 V 时 / DC 时
5 %
消耗电流
1 / 来自背板总线 / DC 时 / 最大值
0.5 A
损耗有效功率 2.5 W
许可的环境条件
环境温度
运行期间
5…55 °C
在储存期间
-20…+60 °C
在运输期间
-20…+60 °C
相对的空气湿度
在25 °C时 / 无冷凝 / 在运行阶段 / 最大的
95 %
防护等级 IP IP00
结构、尺寸和重量
宽度 18 mm
高度 102 mm
深度 130 mm
净重 100 g
产品特点、功能、组件 / 概述
结构相同的插入卡数量 / 可插入 / 每个 PC 站点 1
模块数量 / 备注 -
可连接的数量 / 适用于开放式通讯 / 通过发送/接收 / 最大值 50
软件 / 适用于 DP 主站功能 / 需要 是，SOFTNET-PB DP
用作 DP 主站 / DPV1
是
是
否
DP 从站数量 / 连接 DP 主站 / 可运行 64
数据量/输出端的地址范围/用作 DP 主站/总值
14640 byte
14640 byte
244 byte
244 byte
244 byte
用作 DP 从站 / DPV1
是
否
用作 DP 从站
122 byte
122 byte
可连接的数量/适用于 S7/PG 通讯/最大值 8
可组态连接的数量 / 每个 PC 站点 207
组态软件 / 所需 NCM PC 包括在产品所需软件的供货范围内
产品功能 / 端口诊断 是
标准、规范、许可
标准
适用于 EMC
89/336/EWG
适用于安全 / CSA 和 UL
CAN/CSA C22.2 & UL 60950-1, UL 1950
适用于干扰发射
EN 61000-6-3
适用于抗干扰性
EN 61000-6-2
资格证明
CE标识
是
C-Tick
是
配件
配件 可选： MPI 电缆
