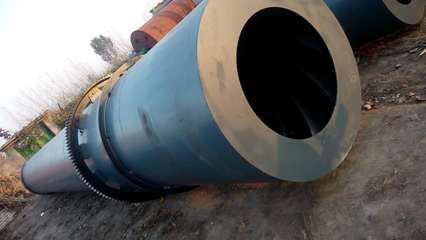

1、筒体；2、前辊圈；3、后辊圈；4、齿轮；5、挡辊；6、拖辊；7、小齿轮；8、出料部分；9；扬料板；10、减速机；11、电机；12、热风道，13、进料溜槽；14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或石英砂烘干机配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
工作原理
编辑
石英砂是由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。
随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。
在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
