湖南昊天是一家 开创优质服务企业;造用户满意产品;树国内知名品牌!公司坚持以“质量求生存、信誉求发展、科技创新路、服务创品牌”的经营理念,以“诚信、务实、创新、进取”为企业宗旨,不断提升自身产品质量,开发适应市场需求妩媚价廉的多功能专用汽车!
湖南昊天7吨随吊用八边形吊臂、四方位操作,可调节座椅、柱塞泵、支腿全包腿、吊臂内置拉索、HG70高强度钢板材质、拥有13米超长臂。详情欢迎致电了解。

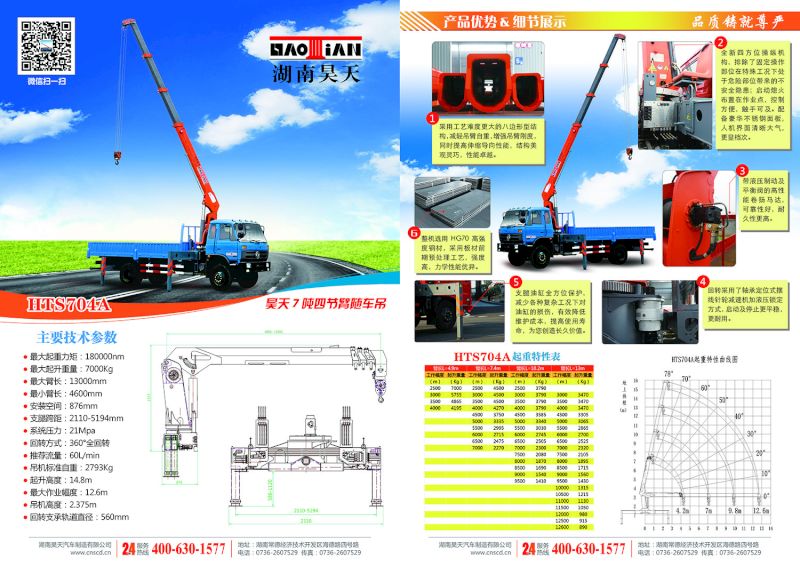

【产品技术参数】
参数 | 单位 | HTS704A |
最大起重力矩 | N.m | 180000 |
最大起升重量 | kg | 7000 |
最大臂长 | mm | 13000.5 |
最小臂长 | mm | 4600.5 |
支腿跨距 | mm | 2110-5194 |
回转方式 | 3600全回转 | |
安装空间 | mm | 829 |
系统压力 | MPa | 21 |
推荐流量 | L/min | 60 |
吊机标准自重 | kg | 2793 |
起升高度 | m | 14.8 |
最大作业幅度 | m | 12.6 |
吊机高度 | m | 2.375 |
吊臂节数 | 节 | 4 |
回转支承 轨道直径 |
mm | 560 |
外形尺寸:
8535,9000×2500×3850,3650(mm)
货厢尺寸:
5300,5600,5700,6000×2300×550,600(mm)
总质量:
15800(Kg)
载质量利用系数:
0
整备质量:
11380,12380(Kg)
额定载质量:
4225,3225(Kg)
挂车质量:
(kg)
半挂鞍座:
驾驶室:
前排乘客:
3(人)
额定载客:
(人)
防抱死系统:
有
接近角/离去角:
24/12,26/10(°)
前悬/后悬:
1250/2585,1450/2385,1250/2650,1450/2450(mm)
轴荷:
5800/10000
轴距:
3650,3800,3950,4200,4500,4700,5100,5600(mm)
轴数:
2
最高车速:
90(km/h)
油耗:
24.3
弹簧片数:
9/11+8,8/10+8,8/11+8,9/10+8
轮胎数:
6
轮胎规格:
10.00-20,10.00R20,9.00R20,9.00-20
前轮距:
1910,1760,1940,1960
后轮距:
1860,1690,1750,1800
发动机
发动机生产企业
排量(ml)
功率(kw)
YC6J180-50
YC4EG160-50
ISD185 50
ISD210 50
CA4DLD-15E5
ISB170 50
ISB190 50
YC4E160-56
YC6JA180-50
CY4SK151
广西玉柴机器股份有限公司
广西玉柴机器股份有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
一汽解放汽车有限公司无锡柴油机厂
东风康明斯发动机有限公司
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
广西玉柴机器股份有限公司
东风朝阳朝柴动力有限公司
6500
4730
4500
6700
4400
5900
5900
4260
6870
3856
132
118
136
155
112
125
140
118
132
125
【底盘参数】
底盘排放标准:
GB17691-2005国Ⅴ,GB3847-2005
企业名称:
东风汽车公司
底盘型号:
EQ1168GLJ4
底盘类别:
二类
产品名称:
载货汽车底盘
产品商标:
东风牌
邮编:
430056
目录序号:
3
规格:
长:6850,7000,7250,7400,7800,8450,8850,8950 宽:2480,2290 高:2970,3050
燃油类型:
柴油
依据标准:
GB17691-2005国Ⅴ,GB3847-2005
转向形式:
方向盘
轴数:
2
轴距:
3650,3800,3950,4200,4500,4700,5100,5600
弹簧片数:
9/11+8,8/10+8,8/11+8,9/10+8
轮胎数:
6
轮胎规格:
10.00-20,10.00R20,9.00R20,9.00-20
轮距:
前轮距 1910,1760,1940,1960 后轮距 1860,1690,1750,1800
总质量:
16000
整备质量:
4600
挂车质量:
半挂鞍座:
前排乘客:
2,3
接近离去角:
24/12,26/14
前悬后悬:
1250/1950,1250/2050,1250/2500,1250/2100,1450/1750,1450/1850,1450/2300,1450/1900
最高车速:
90,80
【7吨随车吊其他参数】
HTS704A起重特性参数表
臂长=4600
臂长=7400
臂长=10200
臂长=13000
工作幅度
起升重量
工作幅度
起升重量
工作幅度
起升重量
工作幅度
起升重量
2500
7000
2500
4500
2500
3790
3000
5755
3000
4500
3000
3790
3000
3470
3500
4865
3500
4500
3500
3790
3500
3470
4000
4195
4000
4270
4000
3790
4000
3470
4500
3750
4500
3585
4500
3305
5000
3335
5000
3340
5000
3065
5500
2995
5500
3030
5500
2865
6000
2715
6000
2745
6000
2700
6500
2475
6500
2505
6500
2525
7000
2270
7000
2300
7000
2320
7500
2080
7500
2105
8000
1870
8000
18950
8500
1690
8500
1715
9000
1540
9000
1560
9500
1410
9500
1430
10000
1315
10500
1215
11000
1130
11500
1050
12000
980
12500
915
12600
890
【售后服务】
1. 三包服务期内的修理费全免(不包括易损件和电器部分)。
2. 终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。
3. 免费培训操作员:
A.由我厂安排高级工程师现场指导,学习理论及实际操作;
B.掌握专用车的基本理论,性能以及功能;
C.按程序能熟练的操作;
D.能进行正常的日常维护,排除一般技术故障。
