铸铁平板标准规格

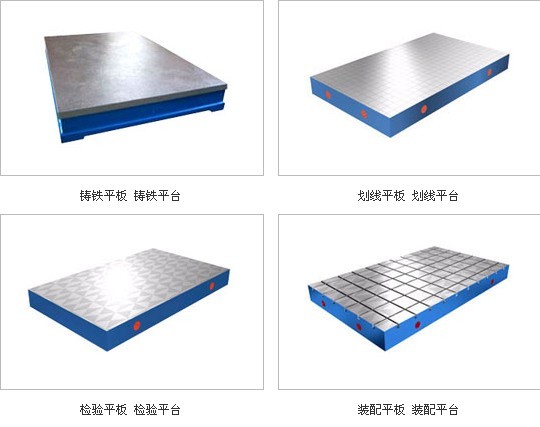

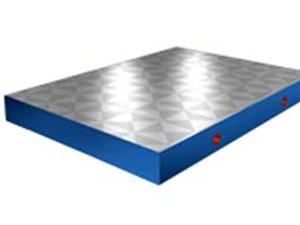

铸铁平板/铸铁平台按GB/4986-85标准制造，产品制成筋板式和箱体式，工作面有长方形，材料灰铁HT200-300，HB170-240,工作面采用刮研工艺，工作面上可加工V型、T型、U型槽和圆孔、长孔等。铸铁平板是用于工件检测或划线的平面基准器具。平板安装应调至水平、负荷均分布于各支点上，环境温度使用时应避免振动

铸铁平板/铸铁平台标准规格及对应级别标准：

规格精度等级规格精度等级
0级 1级 2级 3级精刨 0级 1级 2级 3级精刨
100×100 4 8 26 2500×2500 72 180 270
200×100 5 10 20 3000×1000 168 248
200×200 5 10 20 3000×1500 174 154
300×200 6 12 24 3000×2000 184 275
300×300 6 12 24 3000×2500 186 276
400×300 6 12 24 3000×3000 210 300
400×400 6 12 24 4000×1000 210 300
500×300 6 12 24 4000×1500 210 300
500×500 7 14 28 4000×2000 219 310
600×400 7 14 28 4000×2500 228 340
600×500 7 14 28 4000×3000 240 360
800×500 8 16 32 80 5000×1500 249 370
800×600 8 16 32 80 5000×2000 255 375
900×600 8 16 32 80 5000×2500 264 390
1000×750 9 18 36 90 5000×3000 287 420
1000×1000 10 20 39 96 6000×1500 287 420
1200×1000 20 39 96 6000×2000 293 430
1500×1000 24 48 120 6000×2500 300 450
1500×1500 25 50 125 6000×3000 308 460
2000×1000 26 52 129 8000×1500 366 500
2000×1500 56 140 8000×2000 370 520
2000×2000 60 152 230 8000×2500 375 530
2500×1500 64 152 230 8000×3000 382 570
2500×2000 68 168 248
技术要求
1、平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、绣点等缺陷。

2、平板的铸造表面应清楚型砂且平整，涂漆牢固。

3、精度等级为0级~3级的平板工作面上，直径小于15mm的砂孔允许用相同材料堵塞，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的距离应不小于80mm。

4、平板应采用优质细密的灰口铸铁等材料制造，其工作面硬度应为170~220HB。

5、平板工作面通常采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra最大允许值为5μm。

6、平板应去磁和稳定性处理。

7、平板相对两个侧面上，应有安装手柄或吊环装置的螺纹孔（或圆柱孔），且装置位置的设计应尽量减少因搬运而引起的变形。

8、若平板工作面上设置螺纹孔（或沟槽），其部位应不高于工作面。
