船用净油机双联粗油滤器总成AS4040 CB/T425-94_粗油滤器

船用净油机双联滤器总成 Duplex oil filter

执行标准： CB/T425-1994 CB/T425-2011

船用小型双联低压粗油滤器：适用于工作温度≤80C0的船舶燃油和滑油管系。

船用小型双联低压粗油滤器---------订货要求：

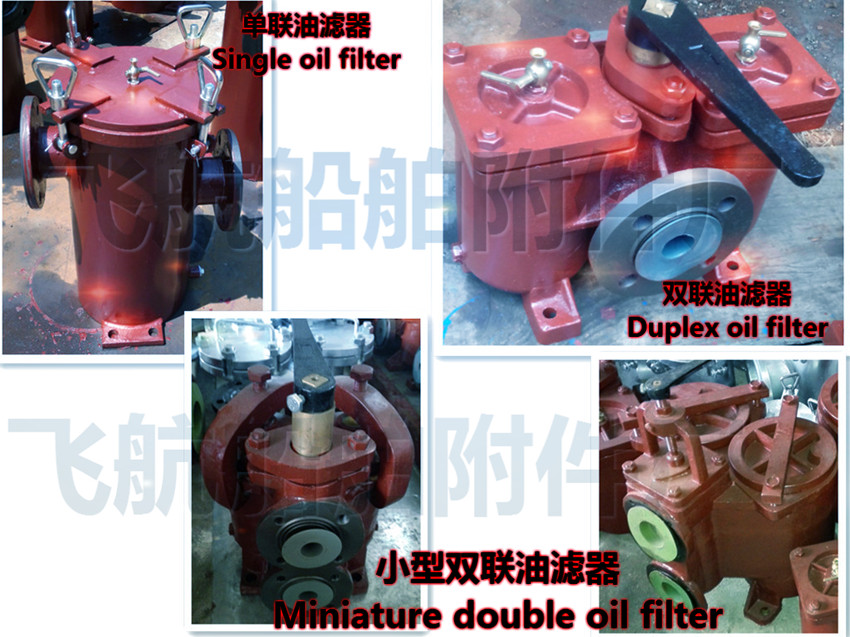

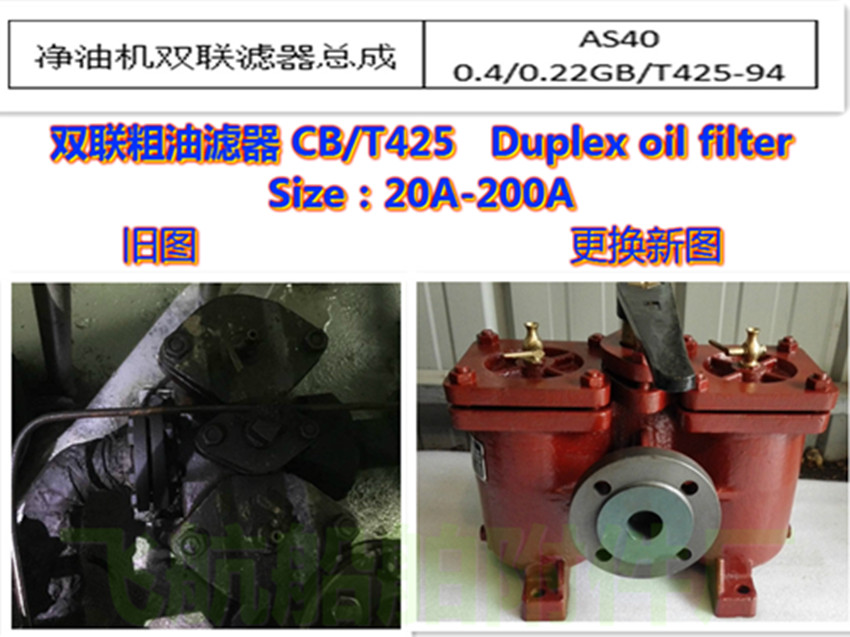

以下是更换的---船用净油机双联滤器总成成品展示：（图一）

净油机双联粗油滤器Duplex oil filter AS型直通 DN40

正常标记为：双联油滤器 AS4040 0.4/0.22 CB/T425-1994

本体铸铁 Cast iron 滤筒Stainless steel Mesh 40目

船用双联粗油滤器法兰尺寸：

AS型——法兰连接尺寸按CB/T2501的直通双联粗油滤器：

法兰外径 D =130mm 法兰中心距 D1 =100mm 相邻法兰中心距D2 = 80mm

4孔*M12

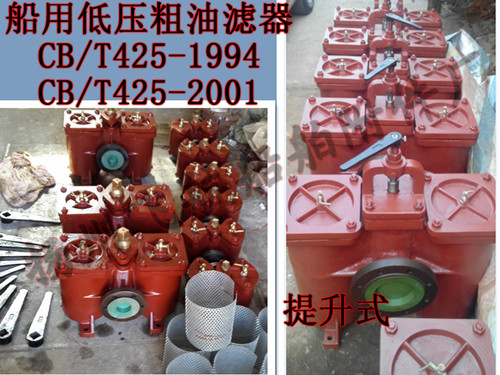

此款船用双联粗油滤器规格：DN20-DN200，特别标注：DN100以上根据船东要求，正常操纵杆为提升式，如图对比：

船用粗油滤器-双联粗油滤器-双联燃油滤器根据作用可以分为：

燃油管路用-低压粗油滤器CB/T425-94

柴油管路用-低压粗油滤器CB/T425-94

滑油管路用-低压粗油滤器CB/T425-94

重油管路用-低压粗油滤器CB/T425-94

船用粗油滤器-双联粗油滤器-双联燃油滤器滤筒材质选择：（图三）

为了经久耐用，根据我们多年经验以及客户反馈，此款滤器滤网可以选择：

SUS304 不锈钢滤网，SUS316 不锈钢滤网，SUS316L 不锈钢滤网

船用粗油滤器-双联粗油滤器-双联燃油滤器滤筒规格选择：

表格

DN50，滤网规格为0.4/0.16，法兰连接尺寸按GB569的低压粗油滤器标记为：

双联油滤器 A50-0.25/0.16 CB/T425-94

DN50，滤网规格为0.4/0.16，法兰连接尺寸按GB2501的低压粗油滤器标记为：

双联油滤器 AS50-0.25/0.16 CB/T425-94

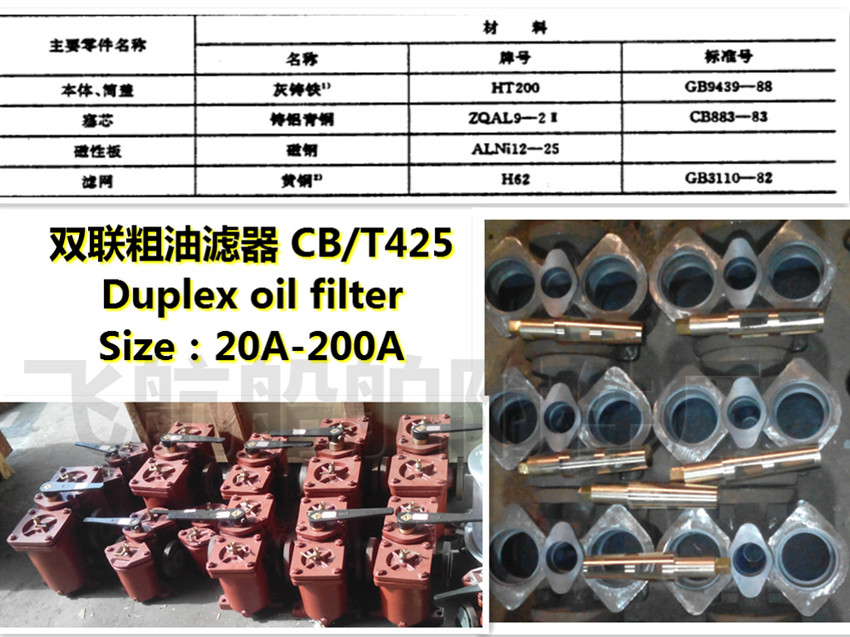

船用低压粗油滤器-小型双联粗油滤器主要材质简介：图五

低压粗油滤器产品的设计与制造是船舶行业标准CB425-94 的基础上，结合现代船舶的要求进行了改进设计，形成本公司的FT系列企业产品。

CB/T425-94低压粗油滤器的本体和盖的材料为HT200，塞芯材料为ZQAl9-2Ⅱ, 磁性块材料为AINiCo5,滤网材料为1Cr18Ni9Ti或H62；

CB/T425-94低压粗油滤器滤网过滤有效面积与公称通径截面积之比不小于5；

CB/T425-94低压粗油滤器密性试验和强度试验,压力为0.75MPa, 持续时间不少于5min，应无渗漏；

CB/T425-94低压粗油滤器内腔除锈清洁后涂防锈油,外表面涂防锈底漆和浅灰色面漆各一度；

船用低压粗油滤器，双联粗油滤器，低压粗油滤器，双联燃油滤器，双联滑油滤器等等。

以上简介由：扬州飞航船舶附件厂专业提供！

我厂生产得船用滤器主要包含：船用CBM1133-82单联油滤器/单筒油滤器

船用CB/T425-94双联低压粗油滤器，船用CBM1132-82小型双联油滤器，

船用CBM1134-82双联油滤器

船用净油机双联粗油滤器总成AS4040 CB/T425-94
