倾斜举起垃圾卸出；垃圾车箱体自卸时，箱体尾部严禁站人。拉臂垃圾车基本组成
1、附车架
我公司生产的箱体可卸式垃圾车附车架采用16 号低合金槽钢、20 号方管
与8mm、5mm、4mm、16Mn 钢板焊接而成，翻转架与活动拉臂动作设计合理可
靠，实现拉箱、锁紧、放箱和自卸操作简单方便。
垃圾箱拉到附车架上时，有侧向导向块定位及锁紧钩锁紧定位，整车行驶
中箱体无歪斜现象，安全可靠。
附车架前端设有水箱，便于操作人员及时清理污物，保持干净整洁。

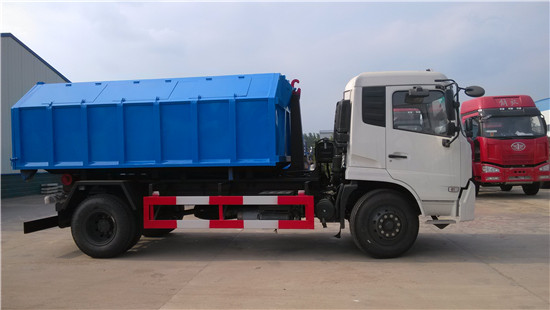

2、垃圾车的垃圾箱体
垃圾箱体采用10 号低合金槽钢、16 号方管与12mm、8mm、5mm、4mm
钢板等焊接而成，箱体上端设计为斜角并带有盖板，便于装放垃圾及装满后的密
封，同时箱体为整体密封式结构，防止箱体移动时造成二次污染。
3、垃圾车锁紧架机构
锁紧架机构设置在翻转架上，通过液压油缸的动作实现锁紧功能。当垃圾
箱体放置在附车架时，通过锁紧架的锁紧，使整车在行驶过程中箱体牢固稳定，
同时在自卸过程中使箱体与活动拉臂及翻转架连成一体，形成自卸角；当在放置
或拉起垃圾箱体时，锁紧架的收回动作使得翻转架与附车架连为一体，便于活动
拉臂的放箱或拉箱；该机构的动作使得整车工作准确可靠。
4、垃圾车液压系统
垃圾车液压油缸动作采用手动液压多路阀控制，液压多路阀控制油缸动作。
操作简单可靠，便于维修。
液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油
管等组成。系统的动力来源于发动机，通过取力器将动力分出，取力器带动齿轮
泵工作。齿轮泵经吸油滤油器将液压油箱中的液压油吸入，多路阀（位于驾驶室
外后、车箱前部）供油。多路阀工作时使拉臂油缸、锁紧油缸产生动作，液压油
缸不工作时，液压油经过多路阀直接回油箱。
拉臂式垃圾车其具体操作步骤如下：
1、放置垃圾车箱体步骤
① 整车运转达到6 个标准气压时挂上取力器，将锁紧钩操作手柄推下至收
回位置，锁紧油缸缩回，使锁紧架翻下，翻转架与垃圾箱体脱开锁紧固定并且与
附车架锁紧固定，松开手柄使之回中位：

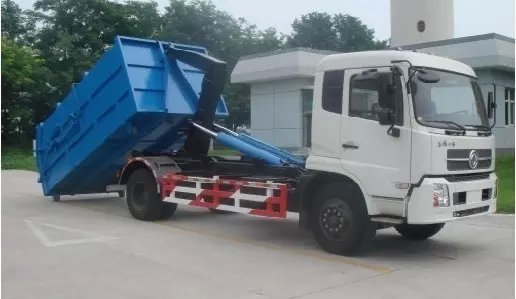

②将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架
前铰链轴旋转，垃圾箱体随活动拉臂一同翻转、倾斜下落；放置垃圾箱体时，车
厢尾部严禁站人。
③拉臂式垃圾车箱放置好后，调整活动拉臂钩与箱体弯钩位置，使其脱钩，
将拉臂操作手柄推下到落下位置，拉臂油缸收回，活动拉臂绕翻转翻转架前铰链
轴旋转，活动拉臂放回到附车架上，松开取力器垃圾箱放置完成，整车可以运输
行驶。

2、拉起垃圾车垃圾箱体步骤
①将锁紧钩操作手柄推至收回位置，锁紧油缸收回，使锁紧架收回并将翻转
架与附车架锁紧固定；
②将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架
前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准；
③当拉臂钩钩到箱体弯钩时，继续推下拉臂操作手柄到落下位置，使垃圾箱
体继续上车（注意：保证垃圾箱体的纵梁位于附车架尾部两后滚轮之间）；
④当垃圾车箱体落放到附车架上后，松开拉臂操作手柄使其回到中位，再将
锁紧钩操作手柄拉起至锁紧位置，锁紧油缸伸出，使锁紧架翻起并将翻转架与垃
圾箱体锁紧固定，松开手柄使之回中位；完成垃圾车箱体的装车工作，松开取

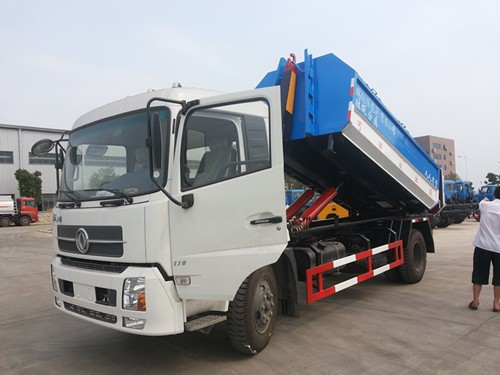

力器，整车可以运输行驶。3、倾倒垃圾步骤
在卸垃圾前，当垃圾车整车运转达到6 个标准气压时挂上取力器，打开垃
圾箱后门锁紧装置，在前级二联多路阀处，首先确定锁紧架锁紧垃圾箱体(拉起
锁紧钩操作手柄至锁紧位置)，然后拉起拉臂操作手柄至伸出位置，垃圾箱体备
