船用双联低压粗油滤器/双联燃油滤器 Duplex oil filter CB/T425-94
双联粗油滤器 适用于工作温度≤80C0的船舶燃油和滑油管系。
客户要求：
双联低压粗油滤器Duplex oil filter A型直通 DN40
正常标记为：双联油滤器 A4040 CB/T425-1994
本体铸铁 Cast iron 滤筒Stainless steel Mesh 60目

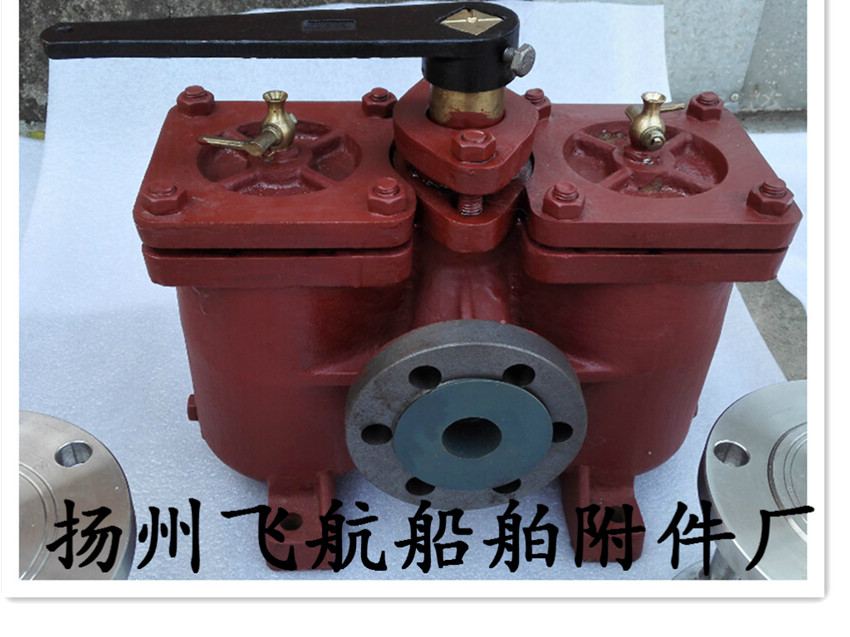

以下是更换的---船用低压粗油滤器 成品展示
在此，我们对此款 双联低压粗油滤器 的各方面尺寸进行详细介绍
船用双联粗油滤器结构尺寸：
底部到上部总高度H = 298mm 总长路L1 =340mm 法兰到法兰间距 L =210mm
船用双联低压粗油滤器地脚安装尺寸：
地脚纵向中心距 L2 = 165mm 地脚横向中心距/两筒中心距离 L3 = 195mm
地脚：4*13mm
备注：此规格DN40的低压粗油滤器，不管是A型还是AS型，结构尺寸和地脚安装尺寸都是一样的。有区别的是以下法兰尺寸
船用双联粗油滤器法兰尺寸：
A型——法兰连接尺寸按CB/T46的直通双联粗油滤器，如图
法兰外径 D =125mm 法兰中心距 D1 =93mm 法兰直径D2 = 74mm 6孔*M14
AS型——法兰连接尺寸按GB2506的直通双联粗油滤器，如图
法兰外径 D =130mm 法兰中心距 D1 =100mm 法兰直径D2 = 80mm 4孔*M12
船用低压粗油滤器参数见表格
表 格
|
公称压力 PN (MPa) |
公称通径 DN (mm) |

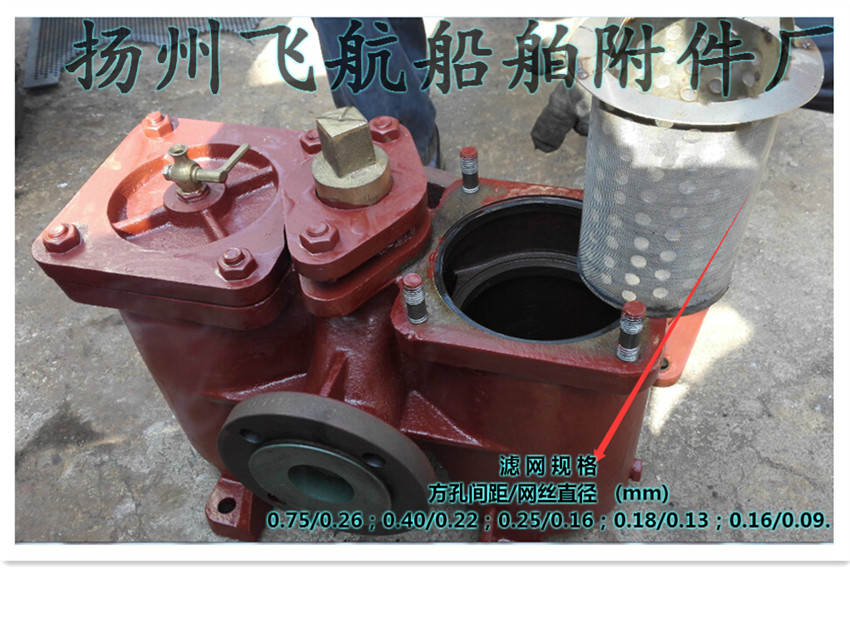

滤 网 规 格 |
|
方孔间距/网丝直径 (mm) |
||
|
0.4 |
20-100 |
0.75/0.26；0.40/0.22；0.25/0.16；0.18/0.13；0.16/0.09. |
