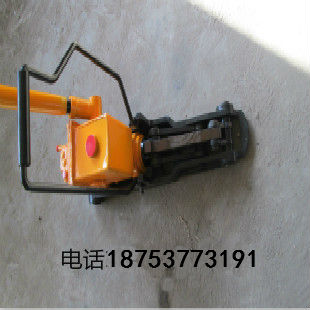

YQB-200液压起拨道器
YQB-200液压起拨道器结构特点
本机是由手动双柱塞泵，油箱，溢流阀，起道杠杆，底板等主要零部件组成，有如下特点：
1. 该机油箱内设有溢流阀，系统工作压力选用72mpa有利于采用较小的缸径，达到体积小重量轻的要求。当油压超过72mpa时，溢流阀自动卸荷，起到超载保护作用。
2. 油缸顶盖上设有放气螺钉，便于排出油缸的空气。
3. 泵的手柄库除了泵油传力作用外，还有限位作用，当工作缸升到规定高度时，限位块接触起道杠杆限位。
YQB-200液压起拨道器工作原理
将手柄插入手柄套，上下扳动手柄，通过手动柱塞泵将压力油压入油缸，缸体上升，再通过耳轴带动起道杠杆，借助起道杠杆前端的起道轮将钢轨抬起。
YQB-200液压起拨道器技术参数
1.最大起道力 20T 5.手柄作用力 450N
2.额定油压 72MPa 6.液压油 15#机械油
3.起道轮升程 120mm 7.适用轨型 24――75kg/m
4.空载效率 >4.5mm 8.净重 31kg
YQB-200液压起拨道器注意事项
1. 使用前应检查油箱内液压油是否足量；有无漏油；空载上下摇动手柄观察油缸有无跳动和爬行现象；观察油缸内是否有气体；回油阀工作是否正常；各紧固件有无松动。无任何异状时方可作业。
2. 摇动手柄起道时，在开始无负荷或低负荷的情况下，扳动手柄幅度可大些，以提高工作效率。当起道重量较大时，扳动手柄的幅度不宜过大，避免损坏泵芯及泵壳。
3. 本起道器起道作业时安装在内外侧均不侵入界限，但作业中遇到列车通过，起道机和操作工人要同时撤离线路。在紧急情况下来不及撤离起道机时，也必须拧松回油阀。确保行车安全。起道完毕后，逆时针拧松回油卸荷阀，在钢轨自重作用下，液压油通过回油阀被压回油箱。取出起道器，用脚踩踏油缸，达到全部复位。
