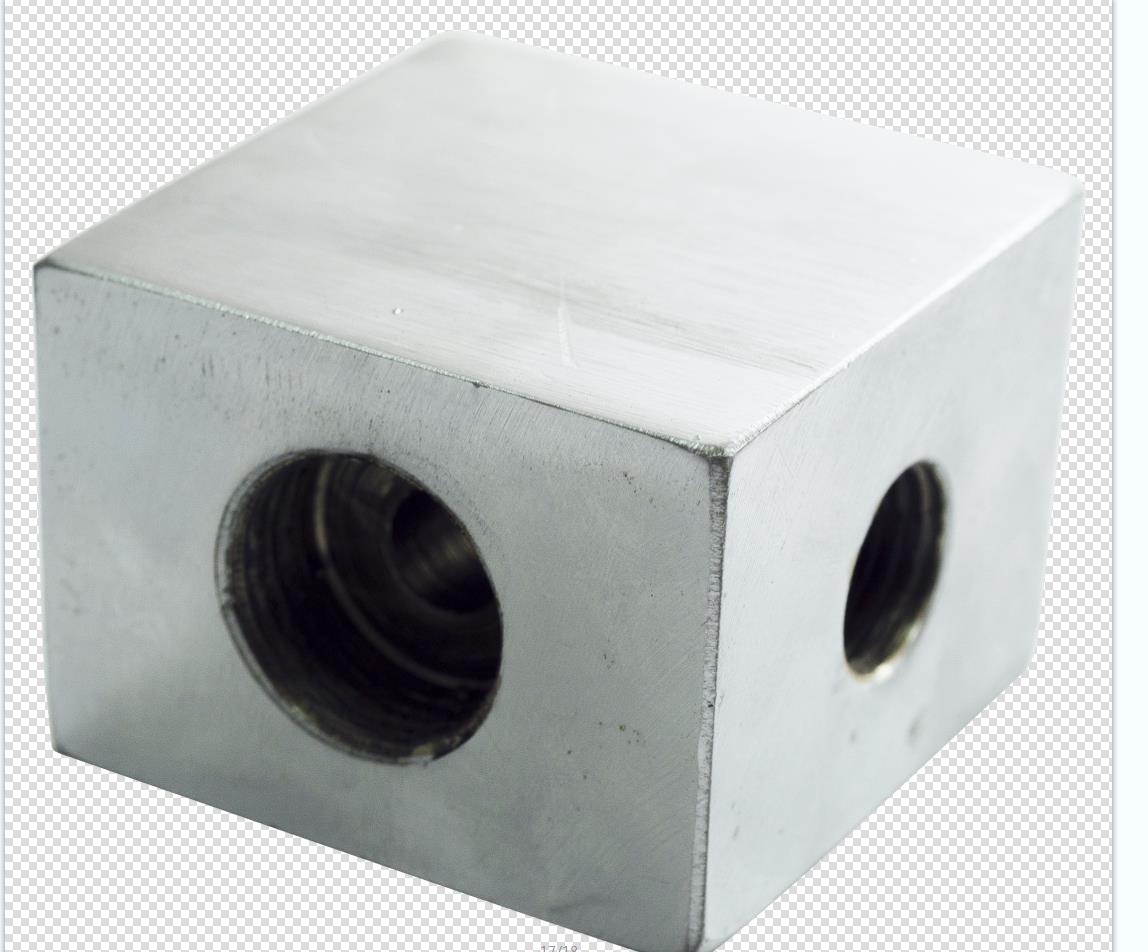

空压机温度压力监测通过四通与储气罐连接

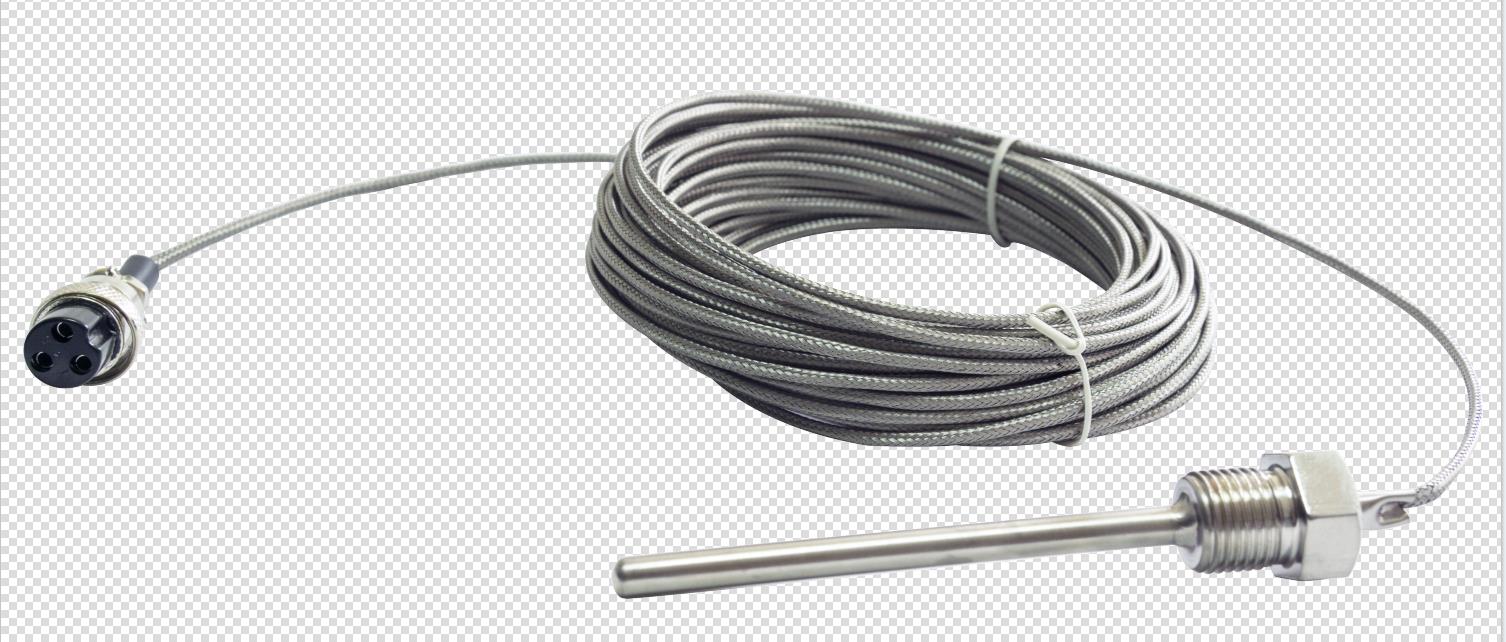

空压机保护装置刚开始的时候只能监测储气罐出气口的温度,有时矿山需要加装压力传感器来监测储气罐出气口的压力,安装的位置和超温保护装置传感器安装在同一位置,只是把长三通变更为四通该安装方式简单方便不需要在原有储气罐上打孔不会破坏原有储气罐。只需要将压力表取下来几个连接口上分别连接(1)储气罐(2)压力传感器(3)植入式温度传感器(4)压力表,操作起来简单方便壁挂式的安装方式极大的节省空间。

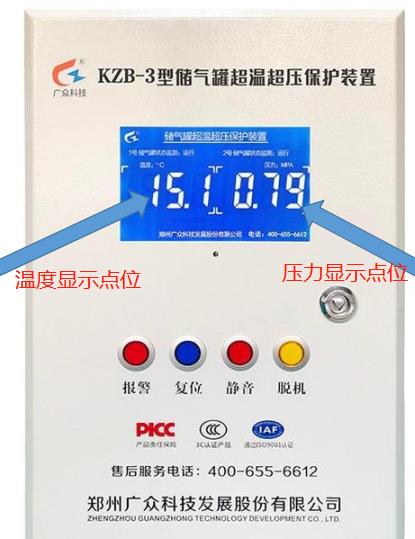

超温超压保护装置的参数分析:
温度传感器监测温差值:0.1℃
植入式温度传感器温度测量范围: -100℃ - +200℃
压力传感器测量压力差:0.01Mpa
压力传感器测量压力值:0-2.0Mpa
传感器及控制接口:共8个(能同时控制4个储气罐)
保护装置需求电源: AC 220V 50Hz
控制台数: 4台(空压机4台、储气罐4个)
保护装置急停控制:AC220V 1A
