高温合金W.Nr. 2.4631(德标)
W.Nr. 2.4631是一种锻造、时效硬化的镍铬合金，通过添加钛、铝和碳进行强化，被研发用于温度高达815°C（1500°F）的环境中。他在815°C以下具有优良的抗蠕变和抗氧化性能，可用于燃气轮机部件如叶片、环件和盘件等。其他应用包括要求在温度和应力限制环境下工作的螺栓，燃烧发动机排气阀及其他高强度零件。例如核锅炉管支架等。
W.Nr. 2.4631（Nimonic 80A）在国外已经大量为Nimonic 90和Inconel X-750这两个牌号所取代，但因其较低的钴含量，目前在核电领域仍有广泛的应用。

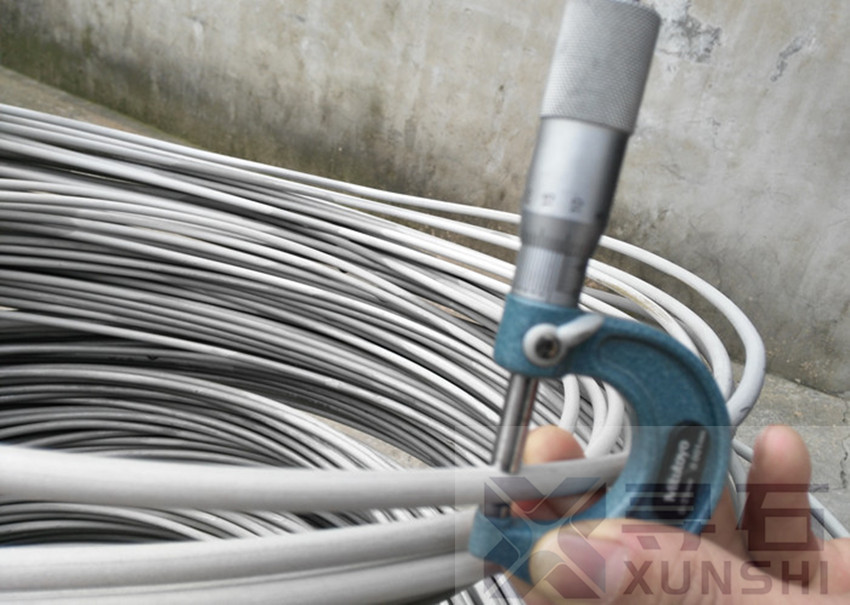

我司在W.Nr. 2.4631的冷镦盘圆方面有比较深入的研究，盘圆经过轧制、剥皮、退火、抛光、磷化处理等工序，可以有效避免开裂等问题，有效提高了生产效率和产出率。我司也可以提供2.4631的各种圆钢、锻件等。
冶炼工艺
通常采用真空感应+电渣重熔或者真空感应+真空自耗重熔工艺冶炼。
化学成分
|
C |
Cr |
Si |
Cu |
Fe |
Mn |
Ti |
Al |
Co |
B |
Zr |
Pb |
S |
Ni |
|
0.1 max |
18-21 |
1.0 max |
0.2 max |
3.0 max |
1.0 max |
1.8-2.7 |
1.0-1.8 |
2.0 max |
0.008 max |
0.15 max |
0.0025 max |
0.015 max |
Rem |
W.Nr. 2.4631类似牌号
GH4080A(GH80A)，W.Nr 2.4952, UNS N07080, Nicrofer 7020 Ti，NiCr20TiAl
密度：8.15g/cm3
磁性能：无磁
供货形态
热轧棒材、热锻棒材、冷拉棒材、六角棒、环件、热轧板、冷轧薄板、冷轧带材及各种非标锻件。
零件热处理工艺
板材、带材的冲压成形件，在每成形一次后需要进行中间真空退火，制度为1060°C±10°C，10min，氩气风扇冷却。零件的最终热处理是在真空炉中进行时效处理，制度为750°C±10°C，4h，氩气风扇冷却。对于叶片在固溶后（时效前）制造过程中产生的局部加工硬化，应按照规定的要求进行氩气或者氢气保护表面退火，退火温度在1070°C~1090°C。
切削加工与磨削性能
合金完全热处理状态具有良好的机加工性能。
898995850
