负载工作状态显示
2．1、上水指示： 上水阀工作时时，“正在上水”亮，否则灭。
2．2、温差循环指示： 温差循环泵工作时，“温差循环”亮，否则灭。
2．3、电加热指示： 电加热工作时，“辅助加热”亮，否则灭。
2．4、 供水循环指示： 供水循环泵工作时,“供水循环”亮，否则灭
2．5 、伴热带指示： 伴热带工作时,“防冻伴热”亮，否则灭。
2．6 多功能负载1指示：多功能负载1（端子24）工作时，“上水2”亮，否则灭。
2．7多功能负载2指示：多功能负载2（端子27）工作时，“循环2”亮，否则灭。

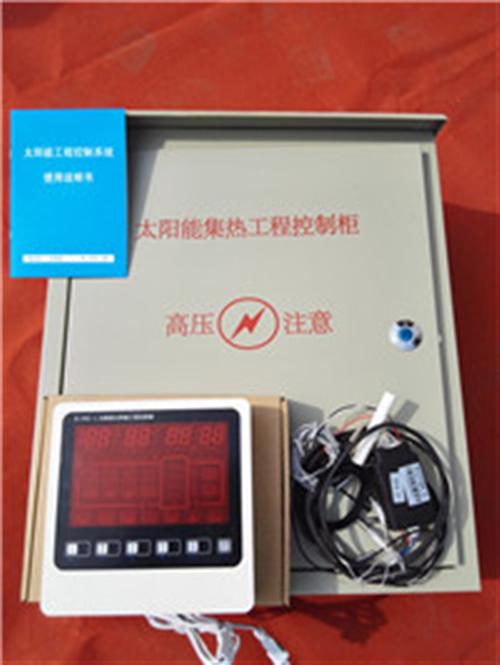

太阳能控制柜功能：除常规功能外，本控制系统留有485通讯接口，可实现集中监控。若监控器与控制器通过电缆连接，可实现有线监控；若监控器与控制器通过无线发射模块，可实现无线监控。
显示说明
1、已设置功能显示
1．1、已设置上水功能显示
A：定时上水功能有效时,“定时上水”点亮，否则灭。
B：定位上水功能有效时，“定位上水”点亮，否则灭。
C：集热器定温上水功能有效时，“定温上水” 点亮，否则灭。
1．2、已设置温差循环功能显示
当温差循环功能设置错误（温差下限≥温差上限）时，“温差循环” 闪烁。
1．3、已设置电加热功能显示
A：24小时恒温加热功能有效时，“恒温”点亮，否则灭。
B：定时加热功能有效时，“定时加热”点亮，否则灭。
1．4、已设置供水功能显示
A：系统设置为定时供水方式时，“定时供水”点亮，否则灭。
B：系统设置为恒温供水方式时，“恒温供水”点亮，否则灭。
C：系统设置为 定时时间内 恒温供水，定时时间外 停止供水时，
“定时供水” 和 “恒温供水” 同时点亮。
D：系统设置为 定时时间内持续供水，定时时间外恒温供水时，
“定时供水” 和 “恒温供水” 同时闪烁。
E：系统设置为反向恒温供水时，“恒温供水” 闪烁。
注：反向供水 — 供水管道温度 高于“恒温供水 温度上限”供水启动，
低于“恒温供水 温度下限”供水停止。
