4J33概述
4J33是结合我国的陶瓷特点研制的陶瓷封接合金。合金在-60℃～600℃温度范围内具有与95%Al2O3陶瓷相近的线膨胀系数。主要用于和陶瓷进行匹配封接，是电真空工业中重要的封接结构材料。
1.1 4J33材料牌号 4J33。
1.2 4J33相近牌号 见表1-1。
表1-1[1～3]
|
俄罗斯 |
美国 |
日本 |
德国 |
|
38HК |
Co257 |
- |
- |
1.3 4J33材料的技术标准
1.4 4J33化学成分 见表1-2。
表1-2 %
|
C |
Mn |
Si |
P |
S |
Ni |
Co |
Fe |
|
≤ |
|||||||
|
0.05 |
0.50 |
0.30 |
0.020 |
0.020 |
32.0～33.6 |
14.0～15.2 |
余量 |
在平均线膨胀系数达到标准规定条件下，允许镍、钴含量偏离表1-2规定范围。
1.5 4J33热处理制度 标准规定的膨胀系数及低温组织稳定性的性能检验试样，在保护气氛或真空中加热到900℃±20℃,保温1h，以不大于5℃/min速度冷至200℃以下出炉。

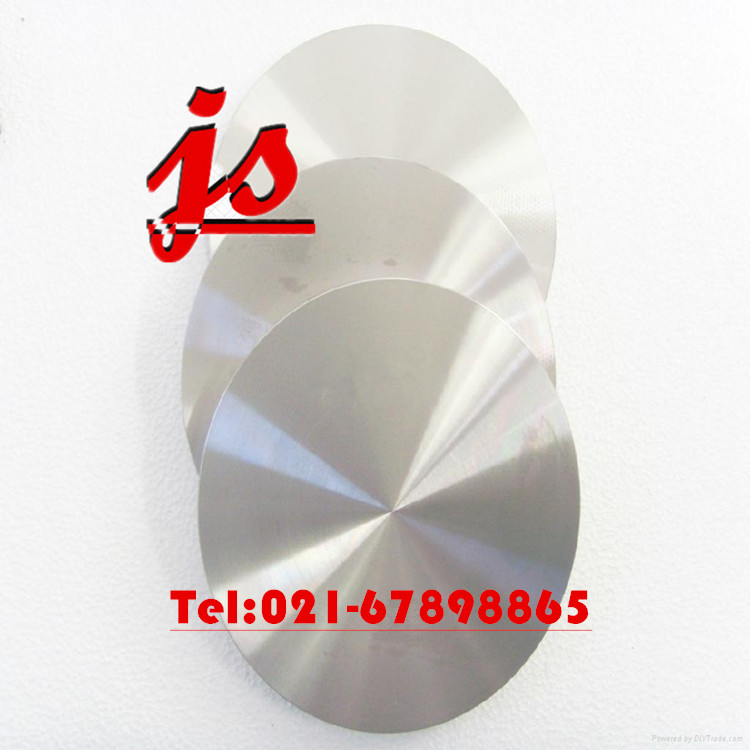

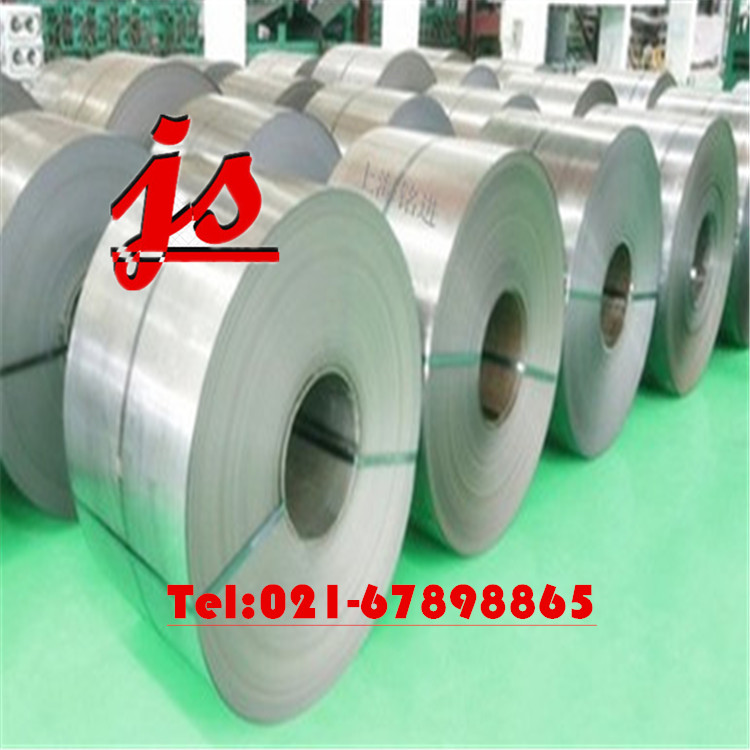

1.6 4J33品种规格与供应状态 品种有丝、管、板、带和棒材。
1.7 4J33熔炼与铸造工艺 用非真空感应炉、真空感应炉或电弧炉熔炼。
1.8 4J33应用概况与特殊要求 该合金经航空工厂长期使用，性能稳定。主要用于电真空元件与Al2O3陶瓷封接。制造大型电子管和磁控管的电极、引出盘和引出线。在使用中应使选用的陶瓷与合金的膨胀系数相匹配。当选用合金时，应根据使用温度严格检验低温组织稳定性。在加工过程中应进行适当的热处理，以保证材料具有良好的深冲引伸性能。当使用锻材时应严格检验其气密性。
二、4J33物理及化学性能
2.1 4J33热性能
2.1.1 4J33熔化温度范围 该合金溶化温度约为1450℃[1,2]。
2.1.2 4J33热导率 4J33合金热导率λ=17.6W/(m?℃)[1,2]。
2.1.3 4J33线膨胀系数 标准规定的合金平均线膨胀系数见表2-1。
该合金的平均线膨胀系数见表2-2。4J33合金的膨胀曲线见图2-1。
表2-1 表2-2[1]
|
/10-6℃-1 |
|
/10-6℃-1 |
|||||
|
20～400℃ |
20～500℃ |
20～600℃ |
20～300℃ |
20～400℃ |
20～500℃ |
20～600℃ |
|
|
6.0～6.8 |
6.6～7.4 |
- |
6.3 |
6.1 |
6.9 |
8.3 |
|
2.2 4J33密度 ρ=8.27g/cm3[1,4]。
2.3 4J33电性能
2.3.1 4J33电阻率 ρ=0.46μΩ·m[1,4]。
2.3.2 4J33电阻温度系数 见表2-4。
表2-4[1,2]
|
温度范围/℃ |
20～100 |
20～200 |
20～300 |
20～400 |
20～500 |
|
αR/10-3℃-1 |
4.2 |
4.1 |
3.9 |
3.6 |
3.2 |
2.4 4J33磁性能
2.4.1 4J33居里点 Tc=440℃[1,2]。
以上是上海勃西曼对4J33精密合金的详细介绍
