主要用于矿井巷道调度矿车极及其他辅助托运工作。电器设备为隔爆型可在有瓦斯和煤尘的井下工作,用于调度车辆的一种绞车，常用于井下采区、煤仓及装车站调度室、牵引矿车，也可用于其他辅助牵引作业。
|
型号 |
JD-1 |
JD-1.6 |
JD-2.5 |
JD-4 |
|
牵引力 |
1T |
1.6T |
2.5T |
4T |
|
牵引速度 |
1.0m/s |
1.2m/s |
1.46m/s |
1.25m/s |
|
功率 |
11.4KW |
25KW |
40KW |
55KW |
|
钢丝绳直径 |
12.4mm |
16mm |
20mm |
22mm |
|
容绳量 |
400m |
400m |
650m |
800m |
|
电压 |
380-660/660-1140 |
|||
|
自重 |
550kg |
1400kg |
2800kg |
3600kg |

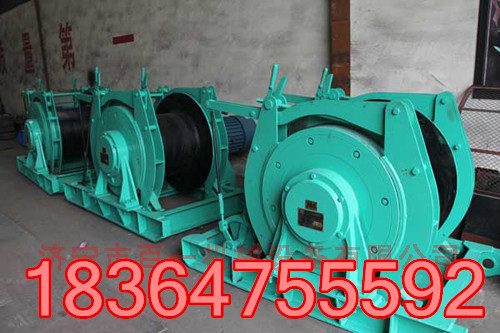

调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用。绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。
调度绞车由电动机、卷筒装置、刹车装置或液压推杆、底座、护罩等部件组成。
调度绞车通过操作工作闸和制动闸来实现绞车卷筒的正转和停转，从而实现对重物的牵引和停止两种工作状态。设计中绞车内部各转动部分均采用滚动轴承，运转灵活。
调度绞车用于矿井中、井底车场、中间巷道、采区运输巷编组矿车，掘进头调度矿车。也可供矿山地面，冶金矿场建筑工地进行地面辅助搬运工作。绞车的电器设备具有防爆性能，必须具有在有效期内的《矿用产品安全标志证书》的产品，方可用于煤尘及瓦斯的矿井中。
