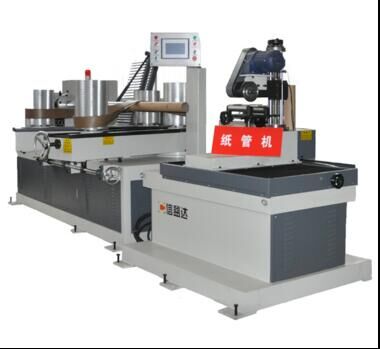

纸管机 纸管制造机 卷管机
设备用途：
用途分类如下：化纤用管 薄膜用管 印刷用管 皮革用管 食品用管
化纤用管：
DTY管、POY管、FDY管、锦纶管、氨纶管、氨纶包覆纱管等。
薄膜用管：
农业地膜、保鲜膜、缠绕膜、手提袋、镀铝膜、电工电容膜、丙膜、烟膜等。
印刷用管：
卷筒印刷、薄膜印刷、纸张印刷等。
皮革用管：
PU革、真皮革、地毯革等。
食品用管：
茶叶罐、薯片罐、蛋糕罐等。
建筑代替壳子板用管、冶金工业用管、纺纱用管、展览行业用管、卫生纸用管、布匹用管、快递物流包装等。
|
主要规格及装备 |
||||
|
纸管机型号 |
XYDJG-200型四机头数控纸管机 |
|||
|
技术参数 |
控制系统 |
|||
|
卷管纸张层数 |
3-25层 |
PLC控制器 |
台达品牌 |
|
|
纸管内径 |
50-200（mm） |
人机界面 |
昆仑品牌 |
|
|
纸管厚度 |
1-15（mm） |
程序版本 |
CX-P 9.04 |
|
|
卷管速度 |
1-20（m/min） |
变频器 |
安瑞吉产品 |
|
|
定长模式 |
红外线 编码器 |
执行器件（接触器等） |
法国施耐德 |
|
|
卷绕机头 |
无阻力四机头 |
信号元件（光电开关等） |
倍福宁品牌 |
|
|
切割方式 |
单圆刀自动跟踪切割 |
气动元件 |
天奥品牌 |
|
|
卷芯模具固定方式 |
法兰加顶紧 |
同步控制 |
X轴伺服滚珠丝杠，Z轴步进丝杆 |
|
|
上胶方式 |
双面上胶 |
同步跟踪切管系统 |
专业伺服电机 |
|
|
控制方式 |
变频调速 |
|
|
|
|
输入电压 |
380V三相四线 |
|
|
|
|
操作人数 |
1-3人 |
配置装置 |
||
|
尺寸（毫米） |
落管架 |
自动 |
||
|
主机尺寸：长*宽*高 |
5000mm*1700mm*1900mm |
皮带调节 |
手动 |
|
|
占地面积：长*宽 |
18m*8m |
纸架摆角 |
电动 |
|
|
轮毂直径 |
1-20（m/min） |
缺纸自动停机 |
有 |
|
|
轮毂高度 |
360mm∕430mm |
供胶水 |
自动隔膜泵 |
|
|
最小轮距 |
1000mm |
纸带供滑润油 |
自动润滑 |
|
|
最大轮距 |
1250mm |
张力调节 |
机械调节 |
|
|
总重量 |
5600kg |
纸架类型 |
移动式纸架 |
|
|
传动系统 |
卷管皮带 |
帆布带 |
||
|
主机功率 |
15KW 上海强速 |
|
|
|
|
主机转速 |
1400r∕min |
附送配件 |
|
|
|
轮毂最高转速 |
62r∕min |
卷管芯棒 |
1根 |
|
|
轮毂输出扭矩 |
8500NM |
卷管皮带 |
2条 |
|
|
减速机型号 |
WPO155 杭州萧山 |
应用工具 |
有 |
|
|
变速箱型号 |
CAS5 解放130 |
底、面纸装置 |
底纸架、面纸盆 |
|
|
传动链型号 |
12A×2 |
|
|
|
|
轮毂驱动 |
四轮驱动 |
|
|
|
|
切刀电机 |
0.4KW齿轮电机，台湾台邦 |
|
|
|
|
轴承 |
万向轴承 |
|
|
|
|
注：因产品技术不断更新，所有数据以产品实样为准。 |
||||
|
|
||||
|
|
||||
