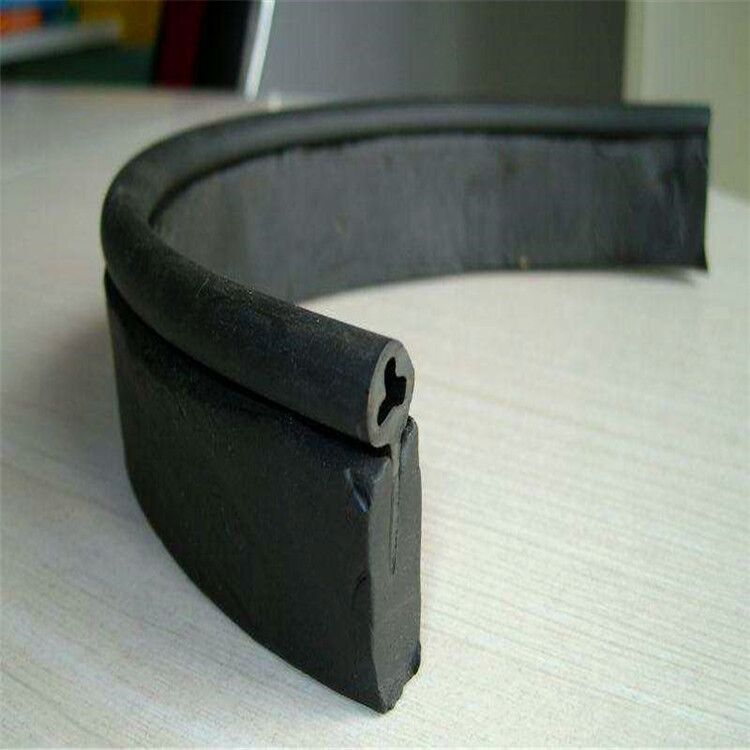

腻子型遇水膨胀止水条，也叫PN或者BW型遇水膨胀止水条。外观为黑色，常见型号为PN220，遇水后可膨胀管2.2倍。与制品型止水条相同，腻子型止水条的膨胀率同样优良，但是其产品的韧性一般，耐酸耐碱性优秀。腻子型遇水膨胀止水条反复遇水膨胀性非常一般，国标对此也无要求，这也是其与制品型止水条的区别，经我们内部实验，腻子型止水条遇水3次膨胀率就会大大下降，且产品会有硬化现象。但是腻子型止水条的遇水膨胀速率较制品型止水条要快一些，遇水24小时能看出有膨胀变化来了。
腻子型遇水膨胀止水条的概述是一种混凝土在使用粗的止水条时容易造成混凝土的浇筑不密实，混凝土一旦浇筑不严密的话，将来就有漏水的严重隐患，所以建议用20×30的尺寸最为合适。
产品适用于：
腻子型遇水膨胀止水条应用于污水池、地下工程、大型水利工程均采用聚硫密封膏。
腻子型遇水膨胀止水条市场价格
产品使用方法：
嵌缝前，应按照设计要求的嵌缝深度除掉变形缝内一定深度的衬垫板，并将缝内表面混凝土面用钢丝刷和高压空气清理干净，确保缝内混凝土表面干净、干燥、坚实，无油污、灰尘、起皮、砂粒等杂物。变形缝衬垫板表面无堆积杂物。
腻子型遇水胀大止水条是挤出成型的，与制品止水条比较，拉伸强度比较低，胀大率可到达300%，检测时不检测拉伸强度和重复浸水实验，所以腻子型遇水胀大止水条的目标比制品型的要低。
腻子型遇水膨胀止水条由于它具有膨胀倍率高，移动补充性强的特点，是防治土木建筑构筑物的漏水，浸水为理想的新型材料，当这种橡胶浸入水中时，亲水基因会和水反应生成氢键，自行膨胀，将空隙填充，置于施工缝后具有较强的平衡自愈功能，可自行封堵因沉降而出现的新的微小裂隙，对于已完工的工程，如缝隙渗透漏水，可用该止水条重新堵漏。
使用腻子型遇水膨胀止水条费用低且施工工艺简便，耐腐性能佳。广泛应用于人防、游泳池、污水处理工程、地下铁路、隧道、涵洞等以及其它混凝土工程的施工缝、伸缩缝、裂缝。
遇水膨胀止水条7天膨胀率
遇水膨胀止水条在水中浸泡12小时开始吸水，一般7天可达到大膨胀效果。橡胶止水条的膨胀率根据采用的原材料不同，止水条的膨胀率也不相同，这种橡胶止水条膨胀后体积膨胀率在220%-800%之间，止水条膨胀整体不发散，且富有橡胶的弹性。膨胀速度适中，在水泥凝固初期不会因膨胀速度过快影响施工效果。
施工缝安装止水条：将包裹在遇水膨胀止水条外面的隔离纸撕掉，把止水条直接安设在施工缝混凝土表面上，每隔 80cm～120cm 加设一水泥钉，将止水条与混凝土钉牢，以免错位，同时使止水条与混凝土表面密贴牢固。2、止水条需要接头时，将要搭接的两根止水条端头 6cm 范围内分别用刀切成斜面或压扁 1/2，上下重叠搭接，用手压，使其与混凝土表面紧密接触，搭接长度须控制在 50mm 以上，错接部位两根止水条间不得有空隙，并用水泥钉分别将错接部位钉在混凝土上，止水条严禁采用对接，以免在浇筑混凝土时错位形成“决口”。3、遇水膨胀橡胶止水条不宜在雨天、雪天和五级以上风天施工，作业环境温度不宜低于 5℃。如寒冷天气可采取辅助增温措施，在保证作业环境温度不低于 5℃的前提下，进行止水条粘贴施工。
接下来我们说说遇水膨胀止水条施工安装使用方法，主要有四种：预留槽法：在先期浇筑的水泥面上留下能安放止水条的槽，再将胶条嵌入槽内，继续浇筑水泥。粘贴法：沿安装线涂刷401等多功能胶将止水条定位。钢钉密钉法：将胶条沿安装线用钢钉定位且钢钉越密越好。接头可45°斜面搭接粘合，或45°斜面搭接后用钢钉定位。
898995850
