GQF-Z型桥梁伸缩缝是中交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。目前在施工中占有很大的比重。
性能特点：
Z型桥梁伸缩缝结构特点与功能
Z型伸缩缝由一条整长的橡胶密封条，一组钢质边梁及锚固件组成。钢质边梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡段后，同梁体连结。Z型伸缩缝具有连结可靠，与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。适用于伸缩量为40mm，60mm和80mm的桥梁。
钢质边梁：采用16Mn钢轧制，剖面呈c形。
密封胶条：采用氯丁或三元乙丙橡胶制造，具有良好的耐老化、耐曲挠性能。
锚固件：有锚钉、锚环、锚板结构三种，桥梁工程师可根据桥面板设计厚度选用，本公司也可特殊设计制造。
关于Z型桥梁伸缩缝产品在桥梁上安装时的步骤及注意事项：
1、当工程施工单位在安装桥梁伸缩缝时，一旦发生碰撞变形，很难修复为合格产品，所以在安装的全过程中，一定要采取措施保护，严禁任何车辆通过。
2、一定要精心操作。如果出现现场不易调整，所以对伸缩缝的成品检查一定要认真、仔细。不合格不可运至现场。
3、在桥梁伸缩缝在安装前，要与设计图和现场核对位置、尺寸无误后，再稳放入预留槽。要将桥上各接缝处缝隙一定要用聚苯乙烯泡沫板塞严，防止浇注保护带混凝土时灌入，使缝失效。同时，也不可将装置内灌进混凝土，以免更换V形象胶带时受阻。
4.、在保护带混凝土浇筑后，前7-8日一定要及时洒水养护，以利强度增长和防止裂缝出现。

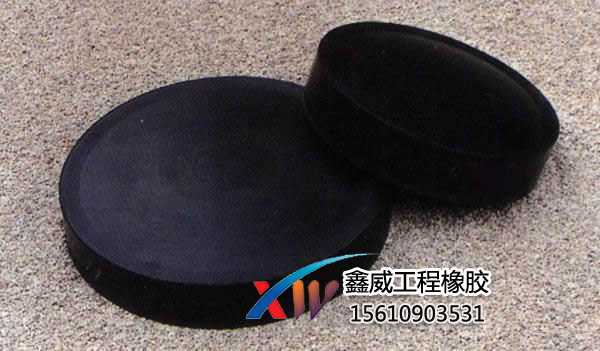

橡胶板式支座落梁时的注意事项

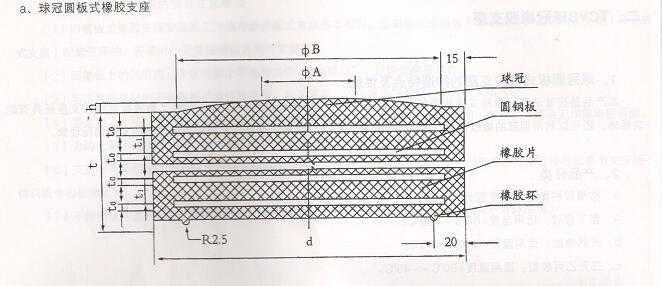

橡胶支座的正确就位先使支座和支承垫石按设计要求准确就位。架梁落梁时，T型梁的纵轴线要与支座中心线重合;板梁、箱梁的纵轴线与支座中心线相平行。为落梁准确，在架第一跨板梁或箱梁时，可在梁底划好二个支座的十字位置中心，在梁的端立面上标出两个支座的位置中心线的铅直线，落梁时使之与墩台上的位置中心线相重合。以后数跨可依照第一跨梁为基准进行。在架梁落梁时要平稳，防止压偏或产生初始剪切变形,大家可以参考铁路桥梁板式橡胶支座规格表 。在安装T型桥梁时，若橡胶支座比梁筋底宽，则应在支座与梁筋底之间加设比支座大的钢筋混凝土垫块或厚钢板做过渡层，以免支座局 部受压，而形成应力集中。钢筋砼垫块或厚钢板要用环氧树脂砂浆和梁筋底贴合粘结。落梁后，一般情况下橡胶支座顶面与梁面保持水平。预应力简支梁，其支座顶面可稍后倾;非预应力梁其支座顶面可略微前倾，但倾斜角度不得超过5"。
