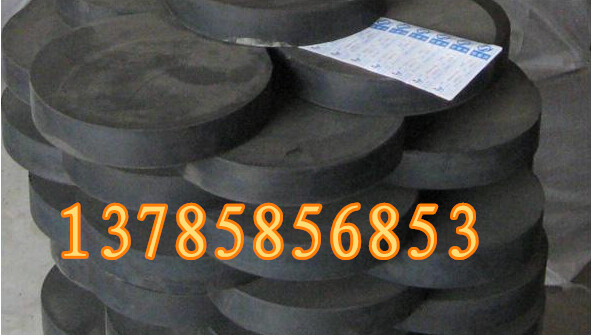

GYZ圆板式橡胶支座由若干层橡胶片与薄钢板经加压硫化而成。有足够的竖向刚度，满足垂直荷载，
同时具有良好的弹性以适应梁端的转动。具有较大的剪切变形以满足上部构造的水平位移;并且具有良好
的防震作用，可减轻动载对上部构造与墩台的冲击作用。构造简单，安装方便，价格低廉，养护简便，
易于更换。
|
产品介绍： 普通板式橡胶支座(GJZ矩形普通板式橡胶支座 GYZ系列圆型普通板式橡胶支座,TCYB球冠圆板式橡胶支座)与四氟乙烯滑板式橡胶支座( GYZF4系列圆形四氟滑板式橡胶支座,GJZF4矩形四氟板式橡胶支座,TCYBF4球冠圆四氟滑板式橡胶支座) 板式橡胶支座按胶种适用温度分类如下:a、氯丁橡胶: 适用温度+60℃∽-25℃ b、天然橡胶: 适用温度+60℃∽-40℃ c、三元乙丙橡胶: 适用温度+60℃∽-45℃ 橡胶支座产品分类方法备注 1、普通板式橡胶支座（GJZ系列、GYZ系列）依靠自身的剪切变形来适应梁体的伸缩位移。2、四氟乙烯滑板式橡胶支座（GJZF4系列、GYZF4系列）依靠四氟乙烯滑板与不锈钢板的相对滑动来适应梁体的位移，位移量大。3、球冠系列桥梁板式橡胶支座在传力均匀性上，明显优于普通桥梁板式橡胶支座。它能有效地、可靠地将上部结构的荷载传递到桥墩上，并且极大的改善了在支座按装过程中产生的偏压脱空等不良现象，特点适应于坡桥、弯桥、斜桥、曲线桥等布置复杂的桥梁上。 |
|
性能特点： 板式橡胶支座主要靠的是橡胶的变形来调节平移和转动。橡胶支座是桥梁上、下部结构的连接点。其作用是将上部结构的荷载(包括恒载和活载)顺适、安全地传递到桥梁墩台上，同时要保证上部结构在支座处能自由变形(转动或移动)，以便使结构的实际受力情况与计算简图相符合。因此，对桥梁支座要正确设置，并经常注意保养维修，对其损坏部分要进行修补加固。 桥梁支座按其作用分固定支座和活动支座两类。固定支座用来固定桥梁结构在墩台上的位置，它只能转动而不能移；活动支座则可保证在温度变化、混凝土收缩和荷载作用下结构能自由转动和自由移动。 板式桥梁支座是桥跨结构的支撑部分。其作用是将桥跨结构上的荷载通过支座传递给墩台。支座的作用主要表现在一下三个方面： 1、 使反力明确地作用到墩台的指定位置，并将集中反力扩散到一个足够大的面积上，以保证墩台工作的安全可靠 2、 保证桥跨结构在支点按计算图式所规定的条件变形 3、 保证桥跨结构在墩台上的位置充分固定，不至滑落 在桥梁结构中，板式橡胶支座是桥梁上、下部结构的连接点，其作用是将上部结构的荷载顺适、安全地传递到桥墩台上去，同时保证上部结构在荷载、温度变化、混凝土收缩等因素作用下的自由变形，以便使结构的实际受力情况符合计算图式，并保护梁端、墩台帽不受损伤。这就要求它具有足够的竖向刚度和弹性，能将桥梁上部结构的全部荷载可靠地传递到墩台上，并同时承受由荷载作用引起的桥跨结构端部的水平位移、转角和变形，减轻和缓解桥墩承受的震动，适应因温度、湿度变化引起的桥跨结构胀缩。 就板式橡胶支座的安装位置而言，虽然在使用中可以进行更换，但更换的成本费用、技术性以及困难性均很大，桥梁中大部分支座可谓是永久性的安装，支座寿命应该与桥梁的寿命相吻合，否则会对桥梁的使用造成不良的后果。尽管在桥梁的成本造价中支座成本仅占很小的比例，但作用远远超过其成本，为此，支座就成为桥梁建设和使用的重要材料之一。 近年来在支座使用过程中，支座出现了各种各样的质量问题和质量隐患，究其原因可分为产品质量、施工质量和设计选型三方面。 板式橡胶支座的产品质量、施工质量和设计选型关系到橡胶支座的使用寿命，需要生产方、施工方和设计方的紧密配合，任何一方出现问题都将严重影响橡胶支座的使用寿命。
|
