概述
1、    用途，本泵是适用于锅炉、管道、阀门、容器以及试验室获得液体高压源的试验。
2、    标准：本泵是按机械工业部制定的新型全系列试压泵（以下简称泵）标准《JB/TQ453-463-86》及《JB/TQ625-87》进行设计的。基本参数性能、质量符合标准要求。
3、    规格范围：本系统泵具有从低压大流量到高压小流量的特点，两种流量能自动变换在额定排出压力以下可进行任意数值的试压，额定排压力为6.3、16、25、40、63Mpa五个规格，为用户选择提供了方便。
4、
技术数据
低压缸工作压力：≥0.3Mpa
低压柱塞直径：50mm
柱塞行程：55mm
低压流量：95ML/次
手柄长度：860mm

型号参数：
型号    额定排出Mpa    每次流量Ml/次（毫升）    柱塞直径mm    柱塞行程    手柄最大施力
≤N    外形尽寸（毫米）长×宽×高
        低压时    高压时    低压时    高压时
2S-SY/6.3    6.3
95    25
50    25
55
360    1016×320×992

2S-SY/16    16        14        20
2S-SY/25    25        9        16
2S-SY/40    40        5        12
2S-SY/63    63        3        10            1016×320×1043

基本结构简介

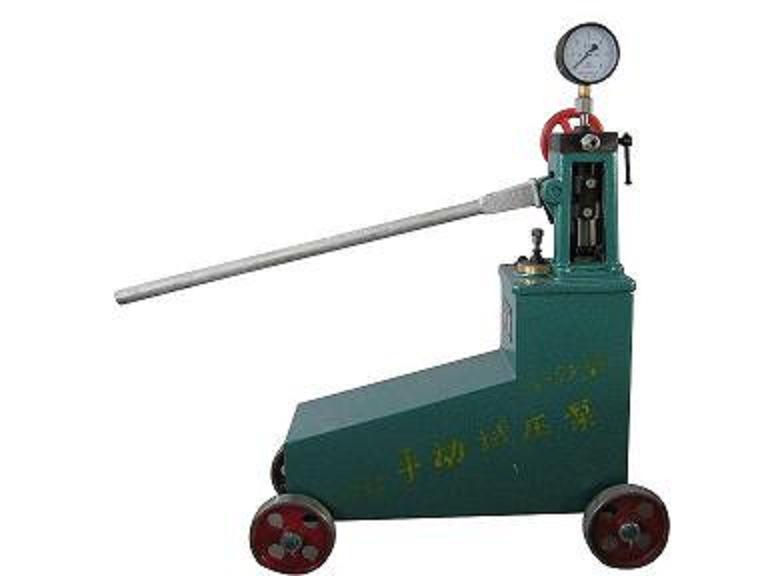

本泵结构简单，操作方便，容易掌握。是由水箱、机架、柱塞、控制器、手柄和工作接管等部件组成。如图所示。
水箱下面装有四个滚轮便于移动，水箱上面装有水缸，水缸分低压缸体，低压柱塞体和高压柱塞等部分组件构成，低压柱塞体同时又是高压缸体，内装高压柱塞，低压柱塞通过联动板手柄在工作时做往复运动，低压缸体与水箱盖制成一体，在其上面装有机架和高压缸，机架上面装有控制器，在控制器的侧面分别装有放水阀针及手轮、控制阀针及手轮和工作接管。在控制器的上方装有压力表。当试压泵工作时，可通过表针观看指示值。在机架的侧面装有手柄，联运板是用来操作低压柱塞做往复运动的。
