一、概    述
2D-SY型（6.3—80MPa）电动试压泵是机械工业部通用机械研究所试压泵联合设计组设计的最新系列产品，它具备了旧式产品的“三化”程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点，并在此基础上增加了传动装置和十字转换，使本系列产品的综合值全面达到要求，各种性能稳定可靠，使用更加安全方便，同时达到了节能省电的效果。在产品结构方面选用了封闭式水箱，降低了整机高度，使外形更加紧凑美观。
二、用    途
2D-SY型（6.3—80MPa）电动试压泵，主要使用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验，予应力加工新工艺和试验室中获得液体高压源的设备。
该产品系按5°—60℃的清水，乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的，泵的工作环境温度：5°—60℃。
三、技术参数
本系列试压泵共有七种型号，基本参数如表1：
表1
型号    额定排出压力MPa    流量L/h    高压柱塞直径mm    往复
次数    配套电机功率KW    外形尺寸
长×宽×高mm    重量kg
        高压时
2D-SY/6.3    6.3    160    32    51    1.1    655×480×1055    150
2D-SY/10    10.    100    25
2D-SY/16    16.    63    20
2D-SY/25    25.    40    16
2D-SY/40    40.    32    14        1.5
2D-SY/63    63.    22    12
2D-SY/80    80.    16    10
缸数：2
柱塞行程40mm
每分钟往复次数：51
选用试压泵时，应根据所需的试验压力来选择泵的额定排出压力。亦应兼顾到流量要求。

四、主要结构和工作原理
产品结构及原理图

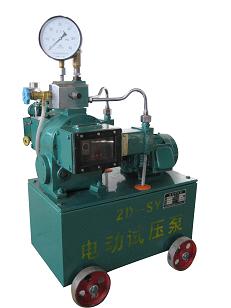

        该产品为卧式2缸往复泵。由电动机、减速箱、传动箱、水缸、集水器、安全阀及水箱等主要部件组成。示意图如图1所示。
泵装在水箱盖上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱内的蜗轮轴与蜗轮速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。
在柱塞的往复作用下，2只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、进水管、顶开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，实现试压。
集水器是泵的控制枢纽，起控制、测量和保护作用。集水器内设有截止阀、安全阀、放水阀及连接输出接管的工作接头，其上装有压力表。
截止阀是泵与被试容器的控制阀，当达到试压示值时，即应关闭此阀并停机，进行保压检查与检验。试压完毕后，打开截止阀及放水阀卸压，将工作介质放回水箱内。
安全阀是本泵液力端的过载保护装置。
