3 技术参数
3.1 供电电源：AC85V～265V 50Hz或DC 110V/DC220V
3.2 环境条件：工作温度 -20℃ ～＋70℃；贮藏温度 -40℃ ～＋85℃；相对湿度 5%RH ~ 95%RH
3.3 功 耗：≤10W
3.4 抗电强度：外壳与端子间＞AC2000V
3.5 绝缘性能：外壳与端子间＞100MΩ

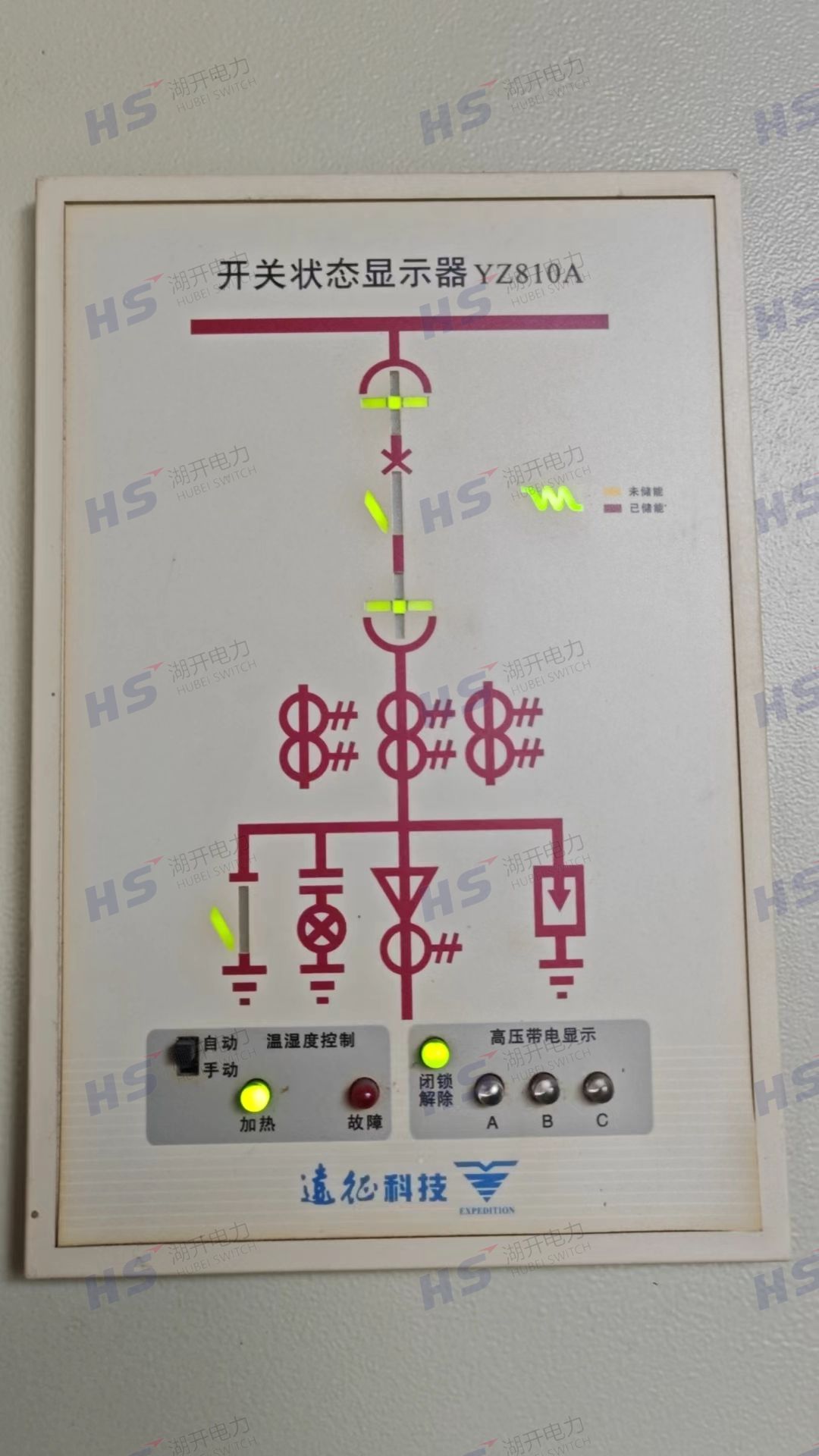

3.6 模拟指示说明：
● 断路器状态指示（无源触点输入）：
合闸时，合闸触点闭合，红色模拟条亮； 分闸时，分闸触点闭合，绿色模拟条亮。
● 手车位置或隔离刀状态指示（无源触点输入）：
对于手车柜：工作位置触点闭合时，红色垂直模拟条亮。实验位置触点闭合时，绿色水平模拟条亮。
对于固定柜：隔离刀触点闭合时，红色垂直模拟条亮。隔离刀触点闭合时，绿色水平模拟条亮。
● 弹簧储能指示（无源触点输入）：
触点闭合，红色弹簧符号亮，表示已储能。触点断开，绿色弹簧符号亮，表示未储能。
● 接地刀闸位置指示（无源触点输入）：
触点闭合，红色垂直模拟条亮，表示接地合闸。触点断开，绿色模拟条亮，表示接地断开。
注：失电状态下所有的发光指示均不亮。以上触点信号均来自断路器的辅助触点。
3.7 高压带电指示部分： LED启辉电压（kV）：母线电压×0.15
闭锁启控电压（kV）：母线电压×0.40
YZ810C：
● 开关状态显示
（断路器、手车或隔离刀、
接地刀、弹簧储能）
● 三相高压带电指示与闭锁控制
● 除湿加热控制（一路凝露、一路温度）与
加热回路断线告警
● 接线端子为侧向出线
3.8 温、湿度控制部分
传感器： 两路温度，两路凝露；传感器具有自检功能，出现故障后，故障指示灯闪烁。
温度控制精度：±2℃
负载输出：两路常开型无缘触点输出，额定容量AC220V/5A，可接加热器或风机。
两路温度，两路凝露 (YZ810A型)
一路湿度，一路凝露 (YZ810C型)
逻辑关系：当湿度≥93%RH或将形成凝露时启动加热或驱潮；
温度≤5℃时，启动加热；
温度≥15℃时，停止加热。
断线报警：负载回路发生断线时，相应的报警指示灯常亮，断线报警输出触点闭合。
3.9 外形尺寸 138（长）×198（高）×37(深）(mm)
开孔尺寸 119（长）×178（高） (mm)
