产 品 名 称

贴片端子

产 品 型 号

ZC2061-1P

产 品 规 格

15.85 X 6 X 5.55mm

电 流 电 压

6A   275V

使 用 线 径

20-16AWG

剥 线 长 度

7-10mm

回流焊温度

可达270℃

种   类  名 称

参         数

产  品  名  称

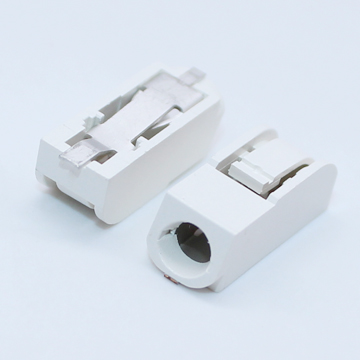

LED贴片端子

产  品  型  号

ZC2061-1P

产  品  颜  色

白色

长           度

15.85mm

宽           度

6.00mm

高           度

5.55mm

间           距

6.00mm

重           量

0.65g

极           数

1

电           流

6A

电           压

275V

耐    电    压

3500V AC/minute

接  触  电  阻

≤20mΩ

绝  缘  电  阻

≥1000mΩ

连  接  方  式

CAGE CLAMP (笼夹)

污  染  等  级

III

绝  缘  材  质

PA9T

触  点  材  质

磷铜

表  面  处  理

镍底雾面锡

触  点  镀  层

镍底雾面锡

使  用  线  径

20-16AWG(0.5-1.5mm2)单股线或多股线镀锡

剥  线  长  度

7-10mm

多  股  导  线

剥线表层镀锡0.5mm2

工  作  温  度

-40℃～+120℃

拔     插    力

1.5kgf

安  装  方  式

SMT表面贴装

焊  接  方  式

回流焊

回流焊可达温度

270℃
