一款高效率，降压型高亮度LED灯恒流驱动芯片。内置100V/8A功率MOS管，尤其适合宽输入电压范围的LED驱动。采用固定关断时间的峰值电流控制方式，其工作频率高可达1MHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB面积。关断时间小为620ns，并可通过外部电容进行调节，工作频率也可根据用户要求进行调节。在EN端加PWM信号，可调节LED灯的亮度。通过调节外置电流检测电阻的阻值来设置流过LED灯的电流，从而设置LED灯的亮度，流过LED灯的电流可从几十毫安到1.5安培变化。采用MSOP-8/PP封装。散热片内置接SW脚。
特点：
1.内置100V/8A功率管
2.宽输入电压范围：5V~100V
3.高效率：可高达92%
4.大工作频率：1MHz
5.峰值电流采样电压：250mV
6.亮度可调：EN端加PWM信号
7.关断时间可调
8.内置电流采样前沿消隐电路

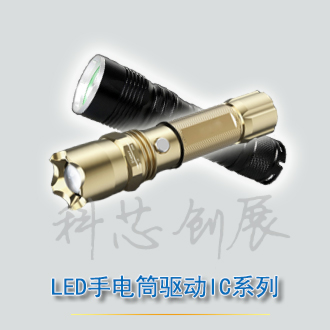

应用领域：1.平板显示器LED背光灯2.电动自行车灯3.LED射灯4.强光手电筒
一款降压、恒流、高效率的高亮度LED驱动器。通过外接一个电阻设定输出电流,通过DIM引脚实现辉度控制功能，输出驱动电流可达1A。特别适合宽输入电压范围的应用。高端电流检测达到±5%的电流精度，同时只需很少的外接元件。由于采用滞环控制方式，对负载瞬变具有非常快的响应速度，对输入电压具有高的抑制比。电感电流纹波为20%。工作频率可到2MHz。工作温度范围从-40℃到125℃。采用SOP-8封装。
特 性
l 输出驱动电流可达1A
l 高端电流检测
l 辉度控制
l 20KHz辉度控制频率
l 滞环控制：无需补偿
l 高达2MHz工作频率
l ±5%电流精度
l 恒流输出
l 5.5V到36V输入电压
l l -40℃到125℃工作温度范围
l SOP-8封装
应用
·建筑、工业、环境照明
·汽车尾灯、雾灯、RCL、DRL
·指示灯、应急灯
·MR16 及其它LED 灯
