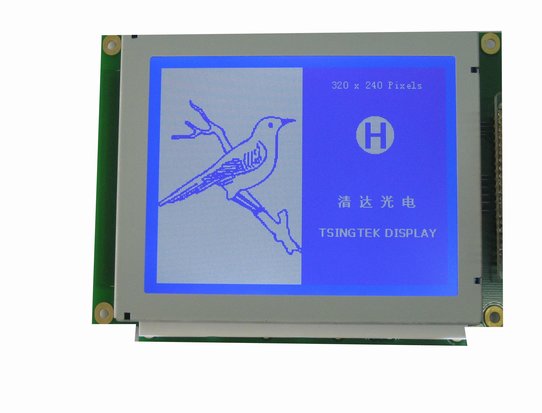

清达光电为您提供AG320240K图形液晶模块代用品,产品型号为HG3202403,这是一款不带主控IC的320240液晶模块,单色STN蓝模式或者FSTN灰白模式,背光有LED背光也有CCFL背光,现在主流是LED背光,AG320240K图形液晶模块代用品HG3202403或者HGO3202403主要规格参数如下:
点大小:0.285(W) *0.285(H)
显示尺寸:103.0(W) *79.0(H) mm、
外形尺寸:139.0(W) * 105.5(H) mm
供电电压:5V
可以配套RA8835控制板,兼容原来的SED1335D板
这款AG320240K图形液晶模块代用品接口定义如下:
同样尺寸也有自带了RA8835主控的320240液晶屏,RA8835,
RA8835接口部具有功能较强的I/O缓冲器。功能较强表现在两个方面:
1. MPU访问RA8835不需判其“忙”,RA8835随时准备接收MPU的访问并在内部时序下及时地把MPU发来的指令、数据传输就位。
2. RA8835在接口部设置了适配8080系列和M6800系列MPU的两种操作时序电路,通过引脚的电平设置,可选择二者之一。
RA8835接口部由指令输入缓冲器、数据输入缓冲器、数据输出缓冲器和
标志寄存器组成。这些缓冲器通道的选择是由引脚A0和读、写操作信号联合
控制。忙标志寄存器是一位只读寄存器,它仅有一位“忙”标志位BF。当BF=1
时,表示RA8835正在向液晶显示模块传送有效显示数据。在传送完一行有效
显示数据到下一行传送开始之间的间歇时间内BF=0。当大屏上大量显示数据修
改时,在BF=0传送不会影响屏的显示效果。
