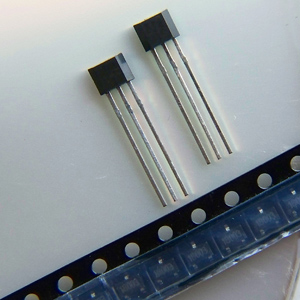

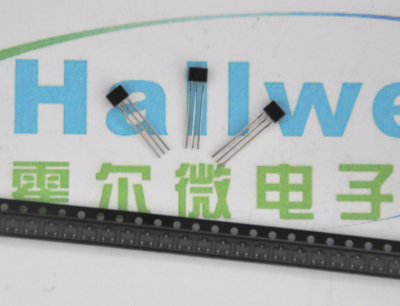

HAL491线性霍尔开关 超高灵敏度线性霍尔元件 霍尔IC
HAL491为小型、通用、线性霍尔效应传感器，其输出信号电平决定于施加在器件敏感面的磁场强度，随磁场强度成比例地变化。当霍尔开关元件HAL491处于零磁场条件时，其输出电压是电源电压的一半。S磁极出现在HAL491标记面时，输出电压将随磁场强度增加而线性升高；相反，N磁极将使输出电压随磁场强度增加而线性降低。线性霍尔元件HAL491具有低噪声输出的特点，不再需要采用外部滤波。工作温度范围为-40℃至85℃，适用于各种商业和消费电子应用。
HAL491线性霍尔开关元件特点
??精确度高
??稳定性好
??灵敏度高
??低功耗
HAL491线性霍尔开关元件典型应用
??电流检测传感器
??接近检测器
??运动检测器
??旋转编码器
参数 符号 测试条件 最小值 典型值 大值 单位
工作电压 VCC Operating 2.5 5 6.5 V
工作电流 ICC Average 2 3 mA
输出电阻 RO 120 Ω
灵敏度 Vsen 13 15 17 mV/Gs
静态输出电压 VO B = 0Gs 2.35 2.5 2.65 V
低输出电压 0 0.1 V
高输出电压 4.9 5 V
