适用范围
CSC-246A数字备用电源自动投入装置，适用于220kV及以下各种电压等级的备用电源或备用变压器自动投入。
功能
1)备投功能。
装置采用可编程逻辑的设计思想，可根据不同需求进行备用电源自动投入逻辑的设定。
提供24路模拟量的输入(12路电压通道，12路电流通道)、12路通用的开关量输入、16路独立的开出控制32付常开出口接点、以及一些中间计算结果，在整定备投时，可以使用这些资源灵活定义装置在各种条件下的动作行为，从而完成备投过程。
除了用可编程逻辑整定来设定保护方式外，还提供了固定方式设定功能，以修改方式库的方法满足客户的需要。
2)过电流保护功能。
三组电流输入具备过流保护功能，每组过流功能均可单独投退，可选择长期或短时投入。
3)过载联切功能。
两组电流输入具备过载联切功能，每组可按三轮切负荷。每组过载联切功能均可单独投退，可选择长期或短时投入。
4)其它功能说明。
装置具有PT断线告警、备用电源失压告警等功能。
主要特点
高性能、高可靠、大资源的硬件系统
1)采用DSP和MCU合一的32位单片机，高性能的硬件体系保证了装置对所有继电器进行并行实时计算，并保持了总线不出芯片的优点，有利于保护装置的高可靠性。
2)采用全新的前插拔组合结构，保持了前插拔维护方便的优点，兼有后插拔强弱电分离、强电回路直接从插件上出线的优点。
3)大容量故障录波，兼容COMTRADE格式，全程记录故障数据，可保存不少于24次录波数据。
4)完整的事件记录，可保存不少于2000条动作报告和2000次操作记录，停电数据不丢失。
硬件自检智能化
1)装置内部各模块智能化设计，实现了装置各模块全面实时自检。
2)模拟量采集回路采用双A/D冗余设计，实现了模拟量采集回路的实时自检。
3)继电器检测采用新方法，可以检测继电器励磁回路线圈完好性和监视出口触点的状态，实现了继电器状态的检测与异常告警。
4)开入回路检测采用新方法，开入状态经两路光隔同时采集后判断。
5)对微机保护的电源模块各级输出电压进行实时监测；对机箱内温度进行实时监测。
用户界面人性化

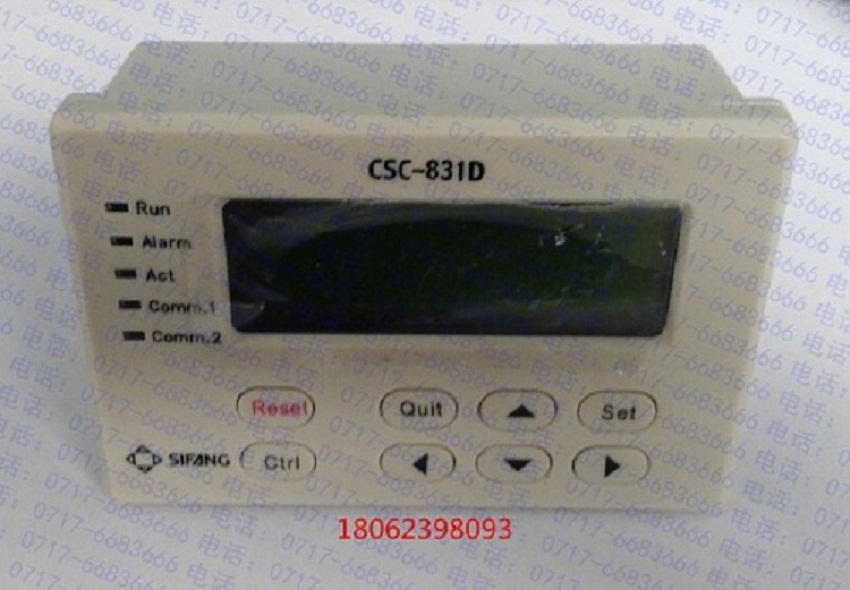

采用大液晶显示，可实时显示电流、电压、频率、压板状态、定值区等信息。装置提供四个快捷键，可以实现“一键化”操作，方便了现场运行人员的操作。
动作过程透明化
记录保护内部元件的动作过程和计算值，可通过分析软件CSPC分析保护动作全过程。
通信接口多样化
提供基于光电以太网、LonWorks现场总线、光电485的通信接口；可采用IEC60870-5-103规约、四方继保CSC-2000规约或IEC61850标准通信，实现与变电站自动化系统和继电保护故障信息系统的接口；支持GPS脉冲对时、IRIG-B码对时和网络对时，具备硬件时钟系统。
技术指标
|
