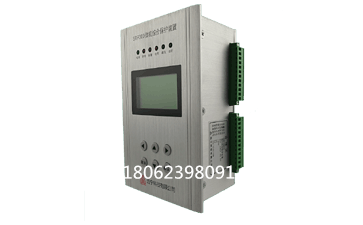

CSC-298数字式PT保护测控装置 |
|
适用范围 CSC-298数字式PT保护测控装置，适用于发电厂6kV及以下电压等级的母线或进线，可在开关柜就地安装。 |
功能
1)低电压保护功能。
装置配置有三段式定时限，经PT断线及手车位置闭锁，各段均可由压板投退。
2)零序过流保护功能。
接入PT的开口三角电压，反应零序电压的过电压元件，经延时动作。
3)过电压保护功能。
设置一段过电压元件，当三个线电压高于定值时，经延时动作。
4)开关量保护功能。
装置设1路独立的开关量保护。开关量保护均可整定延时，并可选择投入跳闸或者告警。
5)PT断线检测功能。
装置设置有两组PT断线检测功能，PT回路监视用以检测PT回路单相断线、两相断线，两组PT回路监视均可由控制字选择投退。
技术指标
功率消耗
1)直流电源回路：不大于15W。
2)交流电流回路：当In=5A时，不大于1VA/相；当In=1A时，不大于0.5VA/相。
3)交流电压回路：在额定电压下不大于0.5VA/相。
额定参数
交流电压Un：100V或57.7V。
频率：50Hz。
直流电压：220V或110V。
动作值误差
1)电压动作值误差不超过±3％。
2)延时段动作值平均误差不超过±40ms或±1.5％。
测量表计精度
电压：0.2级。
