滤波连接器，普通陶瓷电容，高性能D型滤波连接器
- 价 格：
面议 /
个
- 供 应 地：广东省深圳市
- 发布公司：深圳市奕耐电子有限公司
- 产品型号：
- 品 牌：
- 发布日期：2017/2/22 15:51:25
- 联系人QQ：250307319
详细说明

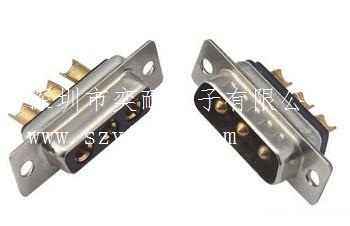

滤波连接器
一、普通陶瓷电容D型滤波连接器
应用范围：计算机、工控设备、图象工作站、PBX程控交换机、基站、医疗设备；
节省成本：低成本、高性能、替代PCB板上的电容滤波器、节省成本与PCB板空间；
优化设计：标准密度 9针、9孔、15针、15孔、25针、25孔、37针、37孔；
插入损耗范围：1M-18GHZ或以上
温度范围：-40℃-+125℃
最大电压植：300VDC
最大电流值：5Amps
二、高性能D型滤波连接器
应用范围：电信设备、工控设备、图象工作站、微波TX/RX、基站、电子医疗设备、保安通讯、航天航空、卫星、程控交换机、电源、电子战、地空装备；
优良滤波：滤波形式包括C型滤波器和PI型滤波器，陶瓷管状电容和连接器外壳壳体一体
式设计提供优越的EMI屏蔽效果；
优化设计：9针、9孔、15针、15孔、25针、25孔、37针、37孔、50针、50孔；
多重选择性：结构、安装形式、导电衬垫、带盖紧固结构、组合滤波形式、镀层等；
可靠性： 连接器的每一针100%经过严格的规范测试、确保整体性能；
插入损耗范围：1M-18GHZ或以上
电容量和温度特性：5000PF NPO Z5U/X7R
温度范围：-55℃-+125℃
最大电压值：1000VDC
最大电流值：5Amps
三、产品定型
RTDC X25 P 1 H 1
芯 连接 端接方式 安装形式 容量
T09
W15
X25
Y37
Z55 P- 针
S- 孔
A-针孔
转接 1:90°,直角,PCB安装,法兰
盘至引腿距离.318″8.08mm
2:90°,直角,PCB安装,法兰
盘至引腿距离.405″10.29mm
3:90°,直角,PCB安装,法兰
盘至引腿距离.590″14.99mm
4:针、孔转换器
5:垂直型PCB安装
6:焊杯
7:加长型垂直PCB安装 H:垂直安装,
带4-40螺孔PCB
端接支架,并带
锁紧
I:直径为.120″
[3.05mm]通孔
J:4-40螺孔（可提供自锁式）
K:M3螺孔
L:4-40内六角孔 参考
下列
列表
四、普通陶瓷电容D型滤波连接器滤波特性：
电容量 工作
电压
DC 最高
耐压
DC 最小插入损耗（dB）
1
MHz 5
MHz 10
MHz 20
MHz 50
MHz 100
MHz 200
MHz 500
MHz 1
GHz
容值 公差
A 50pF ±20% 200V 700V - - - - - 2 12 27 32
B 180pF ±20% 200V 700V - - - 1 4 12 27 29 32
C 470pF ±20% 200V 700V - 1 2 5 11 22 30 31 32
D 820pF ±20% 200V 700V - 1 3 10 16 30 32 32 32
E 1000pF ±20% 200V 700V - 1 3 10 16 22 32 32 32
F 2000pF ±20% 200V 700V 1 5 8 16 23 32 32 32 32
G 5600pF ±20% 200V 700V 5 11 16 26 32 32 32 32 32
H 47nF ±20% 200V 700V 13 27 32 32 32 32 32 32 32
五、高性能D型滤波连接器滤波特性：
滤
波
电
路 电容量 截止
频率
3bB 最高
耐压
DC 工作
电压
DC （MIL-STD-220）最小插入损耗（dB）
5
MHz 10
MHz 20
MHz 50
MHz 100
MHz 200
MHz 500
MHz 1
GHz 2
GHz 5
GHz
容值 公差
I PI 100pF +100-0% 32 300V 100V - - - 2 6 11 27 40 43 40
J 310pF ±20% 17 300V 100V - - 3 7 13 21 36 43 50 45
K 1000pF +100-0% 3.2 300V 100V - 5 9 19 30 43 62 70 68 63
L 2500pF +100-0% 1.3 150V 50V 8 13 18 33 45 58 73 78 70 65
M 4000pF +100-0% 3.2 150V 50V 8 13 20 35 48 61 76 80 70 65
N C 375pF ±20% 14 600V 200V - - 2 7 13 20 29 35 30 29
O 500pF ±20% 10.6 600V 200V - - 3 10 15 22 31 37 33 31
P 830pF ±20% 6.4 600V 200V - 4 9 16 22 28 35 39 38 36
Q 1000pF +100-0% 3.2 600V 200V - 5 10 17 23 30 37 43 44 42
R 5000pF +100-0% 0.64 300V 100V 10 16 22 30 35 41 50 52 52 50
Ractron,SpectrumControl,Corry,Tusonix,Amphenol
欢迎浏览本公司网站了解更多产品信息：http://www.szyinai.com/
深圳市奕耐电子有限公司，是销售与服务为体的专业型公司，公司成立以来，主要致力于EMI滤波器、穿心电容、馈通滤波器、低通滤波器、陶瓷管状电容、表面贴装EMI滤波器、贴片三端EMI滤波器、D形滤波连接器、滤波器换接头、高性能滤波连接器、滤波阵列板、卡装式管状电容阵列板、EMC电磁兼容、电磁屏蔽材料、导电布衬垫、铍铜指形簧片、导电橡胶条、透光导电膜、金属编织丝网衬垫、螺旋管屏蔽条、导电铜箔胶带、窝蜂波导通风窗、导热绝缘材料、微波吸波材料、、集成电路器件的生产研发。经过多年经营，现已具有一定规模，以可靠性的质量，优惠的价格，良好的信誉，优质的服务赢得各用户的信赖。
主要应用于通信设备、微波射频、移动通信基站、直放站、卫星通信、有线电视、雷达、传输，微波通信、数据通信、手持终端、特种计算机、汽车电子、测控仪器、医疗设备、航天航空、GPS导航和其他军事装备等领域；产品的主要应用单位有通讯设备制造商、EMS和OEM制造商、医疗设备制造商、航空航天部、信息产业部、核工业部、电力系统、通信研究所、大学院校研究所、科研单位、仪器仪表、等生产加销售型的公司。
奕耐多年如一日，坚持一贯的诚信作风，不断推进企业的管理提升和文化塑造。以共同目标、共同创业、共同利益、共同发展、共同赢利为核心理念，一步一个脚印，不断充实企业的实力，组织运作达到各尽所能，各尽其职，公司得到了可持续发展,为成千上万的中国电子设备制造商提供生产急需的元器件，在全球各地开辟了广泛和稳固的供货渠道；通过每一个电话、传真、EMAIL、订单、发货，努力成为行业的典范和楷模。
